Mott-Schottky曲线是什么？

Mott-Schottky 曲线来自半导体电极和电解液界面的电容响应。半导体接触电解液后，界面附近会形成空间电荷区，外加电位改变这个区域的宽度和电荷分布。

测试时通常用阻抗方法得到界面电容 C，再把 C^-2 对电位 E 作图，直线区的斜率和截距就成为后续读平带电位和载流子浓度的基础。

这条曲线的读数对象是半导体/电解液界面的耗尽层电容，并非材料本体带隙或普通电流大小。电位逐渐改变时，空间电荷区收缩或扩展，C 随之变化；C^-2 的线性区对应近似耗尽模型成立的电位范围。若曲线明显弯曲、频率分散很强或低电位区受法拉第反应干扰，后续截距和斜率的物理意义会被削弱。

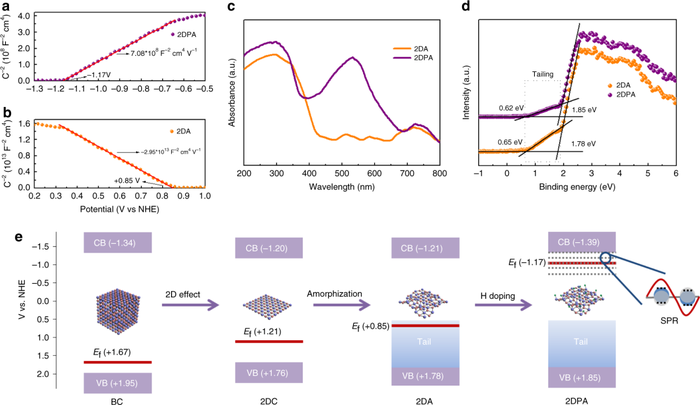

图1. 2DPA 与 2DA 材料的 Mott-Schottky 曲线、能带结构和光电流响应。DOI：10.1038/s41467-018-06456-y

在光催化和光电化学文献中，Mott-Schottky 常被用来估算导带底或价带顶位置。对于许多 n 型半导体，平带电位与导带底比较接近；对于 p 型半导体，平带电位与价带顶比较接近。

这种近似依赖材料类型、表面态和测试条件，它提供能带位置的实验参照，UPS、UV-vis 和电化学光谱仍分别给出表面价带、光学带隙和界面反应信息。

Mott-Schottky 方程里，介电常数 ε、真空介电常数 ε₀、电子电荷 e、有效面积 A 和载流子浓度 N共同进入斜率。

很多误差来自 A 和 ε：粉体膜真实粗糙面积难以确定，复合氧化物的有效介电常数也可能随组成改变。读曲线时，公式中的每个输入量都要和样品形态对应。

平带电位怎样从曲线里读？

截距对应空间电荷层消失附近的电位

平带电位通常由线性区外推到 C^-2 = 0 的截距获得。平带状态下，半导体内部能带弯曲趋于消失，空间电荷区电场减弱。

读数时要记录参比电极、pH、电解液组成、测试频率和暗态或光照条件，因为电位标尺改变会直接改变平带电位数值。同一材料在 Ag/AgCl、SCE、RHE 标尺下不能混写。

光电极常把平带电位和光电流起始电位、开路电位、带边位置一起比较。平带电位偏负时，n 型半导体的电子能级通常抬高，导带电子还原能力增强；平带电位偏正时，电子能量降低，界面还原驱动力下降。

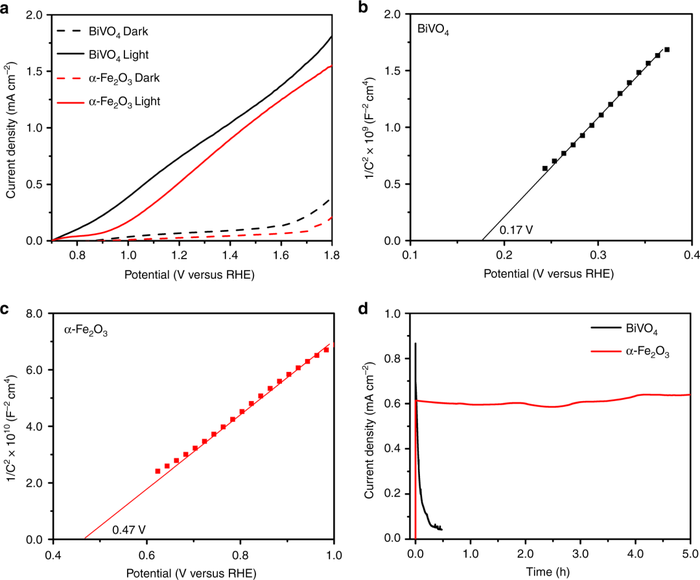

图2. BiVO₄/Fe₂O₃光阳极的 J-V 曲线、Mott-Schottky 曲线和 IMPS 响应。DOI：10.1038/s41467-019-12627-2

平带电位回答的是界面电势分布，吸光强度、载流子寿命和表面反应速率还要由其他曲线补足。

pH 对平带电位也很敏感。若界面质子参与表面酸碱平衡，电位可能随 pH 呈近似 Nernst 位移；若表面态或离子吸附占主导，位移斜率会偏离 59 mV pH^-1。同一材料在中性、酸性和碱性电解液中得到的 E_fb，对应的是不同界面离子环境下的电势平衡。

斜率正负先判断 n 型或 p 型

在线性区内，正斜率通常对应 n 型半导体，多数载流子以电子为主；负斜率通常对应 p 型半导体，多数载流子以空穴为主。斜率符号本身只能提供导电类型判断，导电能力还受载流子浓度和迁移率共同影响。

若材料存在双极性传输、多相复合或强表面态，曲线可能出现多个斜率区，此时单一正负号会掩盖界面实际响应。

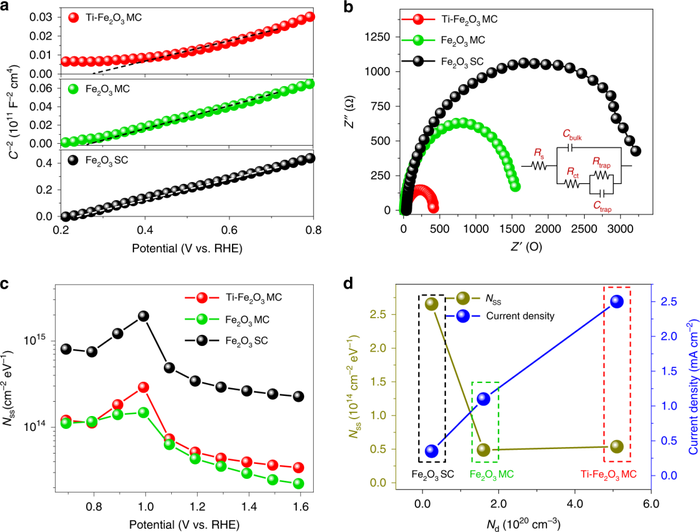

图3. BiVO₄ 光阳极的光电流、电化学阻抗、Mott-Schottky曲线和电荷转移/分离效率。DOI：10.1038/s41467-019-12581-z

斜率符号也要和光电流方向、霍尔测试或 Seebeck 系数相互校对。n 型光阳极通常在正向偏压下产生阳极光电流，p 型光阴极则常表现为阴极光电流。若 Mott-Schottky 指向 n 型，光电流方向却与 n 型光阳极不匹配，可能存在接触层、金属助催化剂或表面反应造成的表观偏差。

载流子浓度为什么能从斜率估算？

斜率越小，耗尽层电容变化越强

在简单耗尽近似下，Mott-Schottky 方程把斜率和载流子浓度联系起来。对于 n 型半导体，斜率与 N_D^-1 成正相关；斜率较小通常对应较高供体浓度，耗尽层在电位变化时更容易积累电荷。

对于 p 型半导体，可由负斜率估算受主浓度 N_A。这个估算同时依赖介电常数、有效电极面积、温度和电子电荷量。

载流子浓度来自斜率，不来自曲线高度本身。多孔电极、纳米颗粒膜和粗糙薄膜的真实表面积往往大于几何面积，若仍按几何面积代入，N_D 或 N_A 会产生系统偏差。孔道、电解液浸润和表面态电容都会改变表观 C 值，粉体涂膜的 Mott-Schottky 数值尤其要谨慎使用。

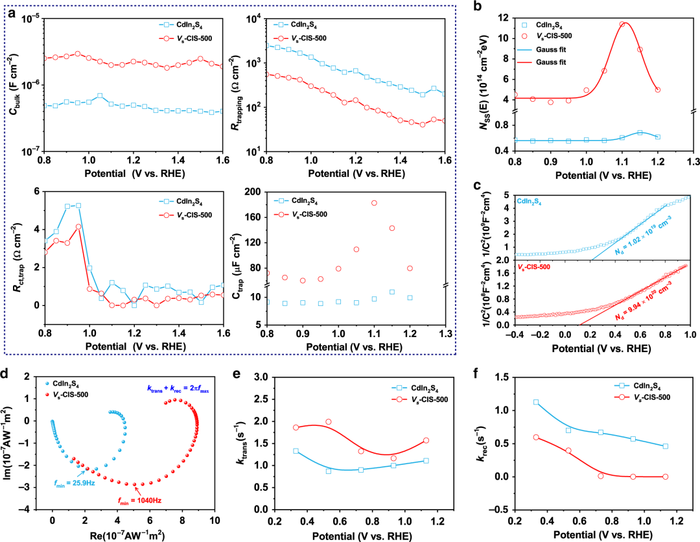

图4. 半导体光电极的阻抗、电容、DOS、Mott-Schottky 和 IMPS 数据。DOI：10.1038/s41467-020-16800-w

频率分散会暴露表面态和慢响应

理想空间电荷层电容对频率不应出现剧烈变化。实际样品中，表面态、吸附离子、红氧反应和膜内离子迁移会在低频区参与响应，导致 C^-2-E 曲线随频率移动。若 500 Hz、1 kHz、2 kHz 得到不同截距和斜率，平带电位和载流子浓度应标注测试频率，并把频率分散本身作为界面状态的证据。

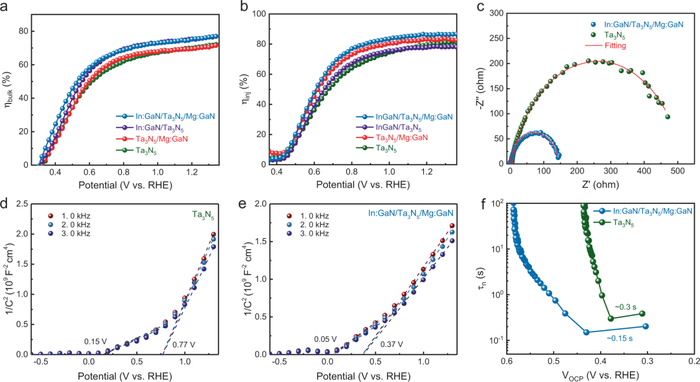

图5. CsSbO₃ 过氧化物光电极的光电化学曲线、Mott-Schottky 曲线和稳定性数据。DOI：10.1038/s41467-022-28415-4

载流子浓度升高并不必然带来光电性能提升。高 N_D 会缩短耗尽层宽度，增强近表面电场，但过高缺陷密度也可能形成复合中心。

分析光电极时，Mott-Schottky 给出的是电容参数，IMPS、EIS、瞬态光电流和开路电位衰减分别反映电荷转移、复合和寿命，几类信号指向的变量不同。

线性区选择会明显影响 N_D 或 N_A。靠近开路电位的一段可能混入表面态电容，高偏压区又可能出现电解液分解、载流子积累或膜层漏电。

同一张曲线若能用不同线性区拟合出不同斜率，论文中应把拟合窗口画出，并报告频率和等效电路来源。

怎样使用Mott-Schottky参数？

平带电位用于定位带边和反应电势

光催化中常把平带电位换算到 RHE 标尺，再与 H⁺/H₂、O₂/H₂O、CO₂/CO 等反应电势比较。n 型半导体的平带电位可作为导带底附近参照，p 型半导体则常用于估算价带顶附近位置。pH 校正、参比电极换算和测试暗态必须写清，否则不同文章里的带边数值无法直接比较。

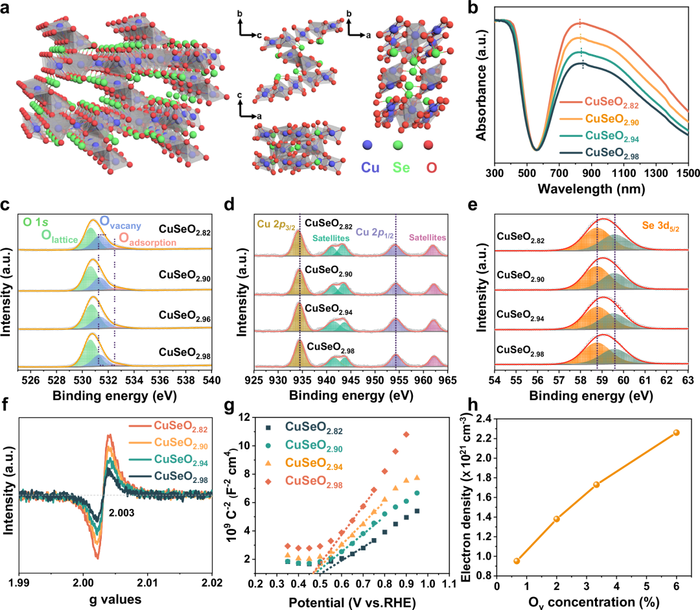

图6. CuSeO_3-x 材料的显微结构、XPS、EPR、Mott-Schottky 曲线和自由电子密度数据。DOI：10.1038/s41467-025-63008-x

载流子浓度用于解释导电和界面电场

掺杂、缺陷和非化学计量会改变供体或受主浓度，Mott-Schottky 斜率因此可用于比较电荷供应能力。

若掺杂后斜率减小、载流子浓度升高，同时电导率增加、光电流增强，材料内部电子供应和界面电场可能同步改善。若载流子浓度升高但光电流下降，则复合中心、表面反应动力学或吸光损失可能占主导。

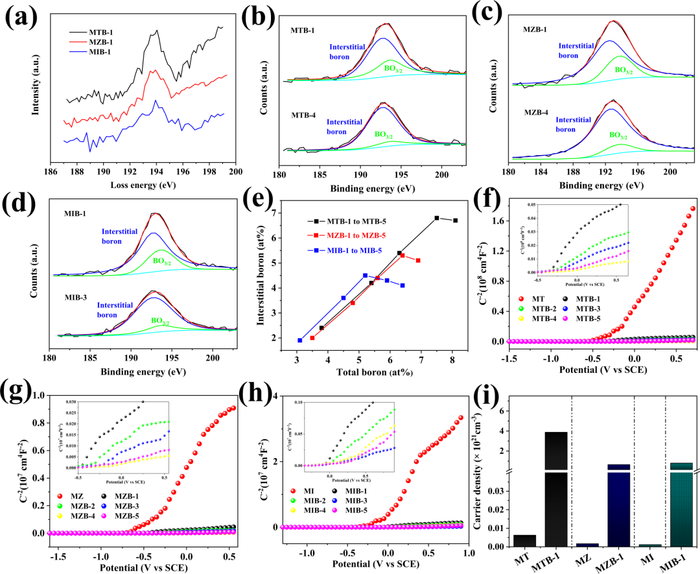

图7. 硼掺杂介孔 SnO₂、ZnO 和 In₂O₃ 的 EELS、XPS、Mott-Schottky 曲线和载流子浓度。DOI：10.1038/s41467-020-20352-4

实际读曲线时，先锁定一段可重复的线性区，再给出斜率符号、截距、电位标尺、频率和面积假设。随后把平带电位与 UV-vis 带隙、UPS 价带、光电流起始电位和 EIS 电荷转移阻抗共同比较。最终得到的是围绕界面电势、载流子浓度和反应电荷供应的一组材料参数，而不是孤立的单个数值。

报告 Mott-Schottky 结果时，线性拟合区间、频率、电极面积、介电常数来源和参比电极换算应同时出现。读者看到 E_fb 和 N_D 后，才能判断这些数值对应的是薄膜本体、粗糙界面，还是多孔电极里的表观电容响应。
