因此，峰位、强度、峰宽和背景分别携带不同信息；同时，它们也会受到仪器、样品制备和分析模型的共同影响。真正“会做XRD”，不只是会搜卡片，而是知道每个信号能回答什么、不能单独回答什么。

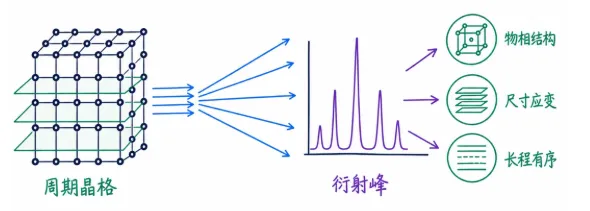

图1｜XRD把周期晶格产生的散射信息转换为衍射峰，主要读取平均长程有序、物相结构以及与晶畴尺寸和应变有关的信号。

晶体中的原子、离子或分子按照一定规律周期性排列。把这种三维重复拆开来看，可以得到许多组方向不同、间距不同的平行晶面。

常见实验室粉末衍射所用X射线波长大约处于0.05—0.25纳米量级，与典型晶面间距相当，因而能够产生明显的干涉效应。以常用Cu Kα辐射为例，其代表性波长约为0.15406纳米。

来自相邻晶面的散射波并非在所有角度都会增强。只有当它们的程差恰好等于波长的整数倍时，波峰与波峰对齐，才形成可观测的相长干涉。这个条件写成：

2d sinθ = nλ

其中，d是晶面间距，θ是入射线与晶面之间的布拉格角，λ是X射线波长，n是衍射级次。粉末衍射中通常把级次并入晶面指数的选择，计算时常按n = 1处理。需要特别分清：公式使用θ，仪器图谱的横坐标通常记录散射角2θ。

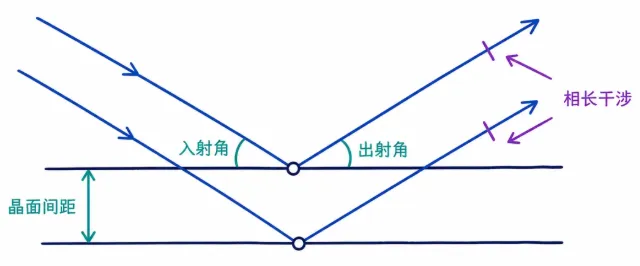

图2｜相邻晶面的散射波在满足程差条件时同相叠加；图中入射角和出射角均为相对晶面的θ，仪器通常记录两传播方向之间的2θ。

已知λ并测得2θ，就能反推出一系列d值。但物相鉴定不能只看某一个d值：实际匹配的是峰位组合、相对强度、允许反射以及整体峰形。多种信息共同组成晶体的“衍射指纹”。

实验室衍射仪常用X射线管：高能电子轰击金属靶后产生连续谱和特征线，再经过滤波、单色化或能量选择得到适合测量的辐射。铜靶最常见，但钴、铬、钼等靶材也各有适用场景。

测角仪维持光源、样品和探测器之间的精确几何关系。常见Bragg–Brentano反射几何采用θ–2θ联动：具体是样品、光源还是探测器运动，取决于仪器结构，但核心是样品处满足布拉格角θ时，探测器在相应的2θ方向收集信号。

探测器再把X射线光子转换为电信号，最终形成强度随2θ变化的图谱。

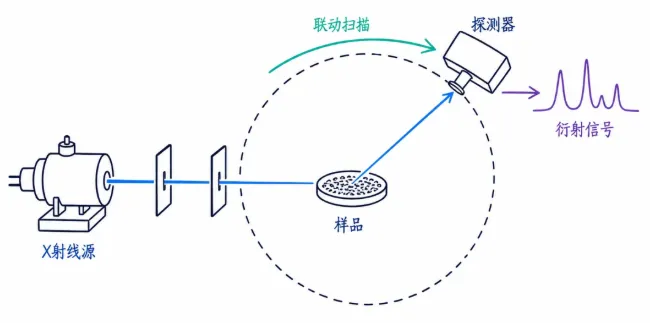

图3｜典型粉末XRD沿测角几何改变入射与接收方向，把样品的衍射光子转成强度—角度信号；实际运动部件随仪器结构而异。

粉末需要包含足够多、方向尽可能随机的晶粒，才能让不同晶面都有机会参与衍射。温和研磨有助于减小颗粒统计误差，但粒度要求并不存在一个适用于所有材料的固定数字；过度研磨还可能引入微应变、缺陷甚至局部非晶化。

对片状或针状颗粒，可考虑背装、侧装、样品旋转或毛细管透射等方法降低择优取向。研磨只是手段，随机取向才是目标。

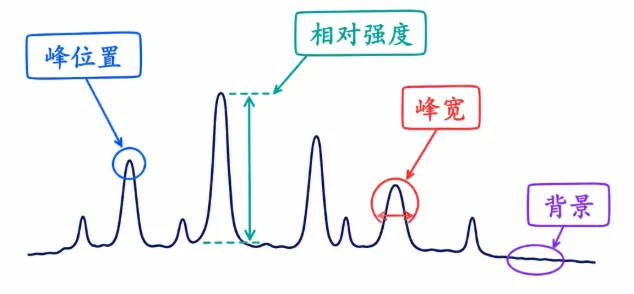

图4｜峰位置、相对强度、峰宽和背景分别承载不同信息，但每一项都可能同时受到样品与仪器影响，不能机械地一一对应。

峰位主要由晶胞参数、晶体对称性和所用波长决定。把实验峰位与ICDD粉末衍射数据库中的参考图谱进行整体比对，可筛选可能物相。

若峰位发生微小变化，还要先排除零点、样品高度、透明度和波长设置等实验因素，再讨论固溶、应变或晶格常数变化。

相对强度与结构因子、原子占位、反射多重性、偏振和几何因素有关，也会被择优取向、吸收、微吸收和颗粒统计显著改变。因此，拿混合物的一个峰高直接除以标准卡片峰高，通常不能得到可靠含量。

较稳妥的定量路线包括RIR法配合内标、外标法，或建立正确物相与仪器模型后的Rietveld全谱拟合。无论哪种方法，都应检查未拟合峰、残差、择优取向和微吸收，而不是只看软件给出的百分数。

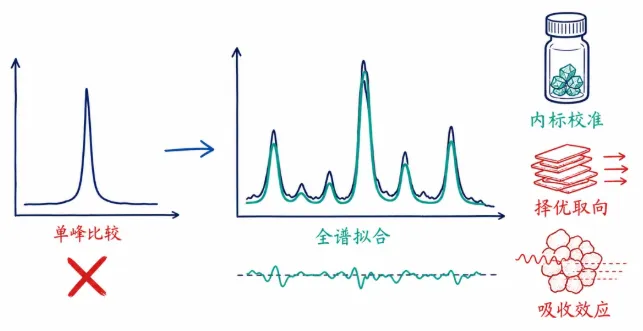

图5｜可靠物相定量依赖校准和全谱模型；单个峰高容易受择优取向、吸收及微吸收影响，不能直接等同于物相含量。

理想无限晶体的衍射线极窄，真实图谱则包含仪器展宽和样品展宽。纳米尺度相干晶畴会使峰变宽，微应变、缺陷分布和峰重叠也会产生类似效果。常用谢乐关系为：

D = Kλ / (β cosθ)

这里D是沿相应晶面法向的相干衍射晶畴尺寸，不必然等于SEM看到的颗粒直径，也不必然等于冶金学意义上的晶粒尺寸。

K取决于晶畴形状和峰宽定义，常用约0.9，但并非固定常数；β应使用扣除仪器贡献后的积分宽度或半高宽，并换算为弧度。若尺寸与微应变同时存在，需要用Williamson–Hall或更完整的线形/全谱模型分离。

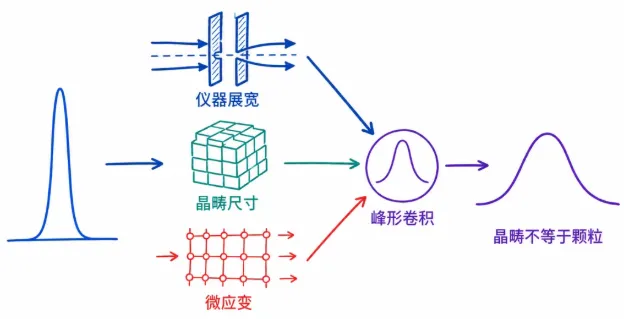

图6｜观测峰形是仪器响应与样品展宽的卷积；谢乐关系对应相干晶畴尺寸，而非颗粒直径，微应变还需额外模型分离。

宽缓散射包通常提示长程有序不足或存在非晶贡献，但也可能叠加空气散射、样品架、荧光、散射因子变化和背景处理误差。许多聚合物是半结晶体系，会同时出现晶体峰和宽散射。

用“晶峰面积÷总面积”估算结晶度时，结果高度依赖基线、峰分离、测量范围和所选模型，更适合作为同一方法下的相对比较，不应脱离方法说明当作绝对真值。

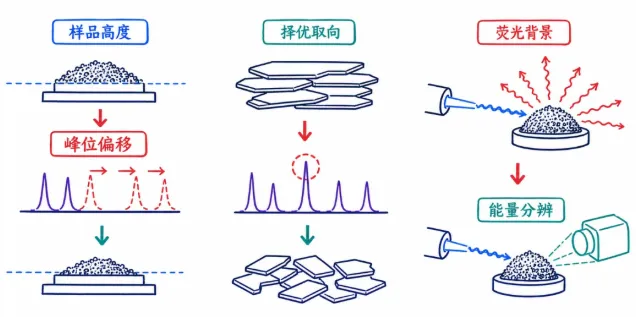

图7｜样品高度影响峰位，取向偏差改变相对强度，荧光抬高背景；三类问题的诊断与修正路径不同，不能用同一个后处理替代。

在Bragg–Brentano几何中，粉末表面应与样品架参考面一致。装得过高或过低会造成样品位移误差，峰位偏差通常随角度变化，并非所有峰简单移动同一个固定数值。校准样、内标和规范装样可以帮助识别它。

片状、针状晶粒在压片或前装时容易沿特定方向排列，导致某些反射被放大、另一些被压低。先改变装样方式、旋转样品或改用透射几何验证，再决定是否在全谱模型中加入取向修正。

Cu Kα能量位于铁K吸收边之上，含铁或含钴样品可能产生强荧光，使背景升高、弱峰被淹没。可根据仪器条件选用能量分辨探测器、衍射束单色器或合适的替代辐射，例如钴靶。

钼靶具有短波长优势，但并不是所有常规粉末任务的自动最优解，还要考虑几何、分辨率、吸收和数据库匹配。

仪器光学、狭缝、波长分布和探测器都会展宽峰形。做线形分析前，应在相同光路和扫描条件下测量适合的认证标准。

NIST LaB6 SRM 660系列常用于线位置与仪器峰形标定；硅粉标准更多用于晶格参数与峰位校准，具体标准应与目标参数匹配。不要把“单晶硅粉”当作一个规范名称。

当任务从“有什么相”升级为“晶胞、含量、占位、织构和微结构如何变化”时，就要进入Pawley、Le Bail、Rietveld精修或线形分析。

Rietveld并不是按一下按钮自动得到真相，而是用晶体结构、仪器峰形、背景、吸收和取向等模型同时解释整张图谱；模型不完整时，漂亮的拟合线同样可能给出错误结论。

原位变温、变压、充放电或反应气氛XRD还能跟踪相变和晶格演化，但时间分辨率、采样代表性和反应池背景都必须进入实验设计。对于局域无序、轻元素位置、价态或短程配位，往往还需要PDF、XAS、拉曼、电子显微镜或中子衍射等互补手段。
