晶格畸变与晶格应变的本质差异

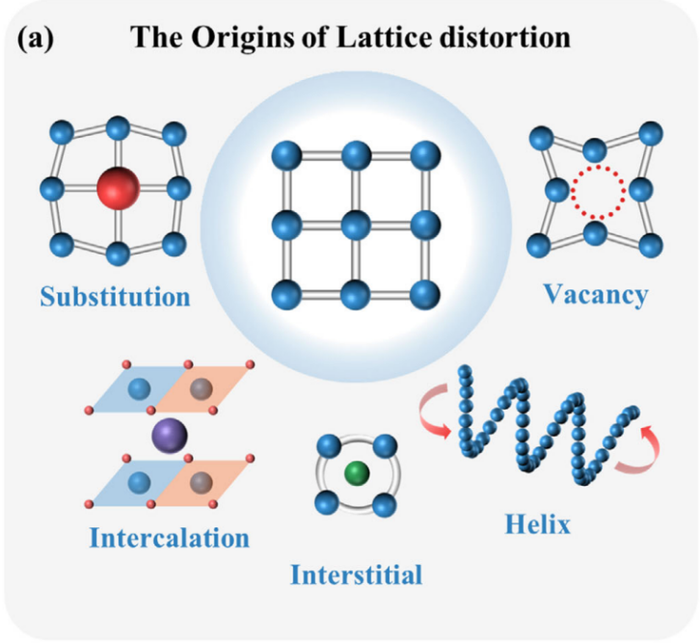

晶格畸变的物理本质可通过晶体缺陷理论与对称性破缺效应加以阐释。在晶体体系中，点缺陷（如原子空位、间隙原子或置换型掺杂原子）会破坏晶格内部原有的原子相互作用平衡（见图1），这种局域扰动直接导致原子间键长与键角的异常改变，最终引发晶格结构的局域变形。

图1. 晶格畸变的起源。DOI: 10.1002/adma.202501209。

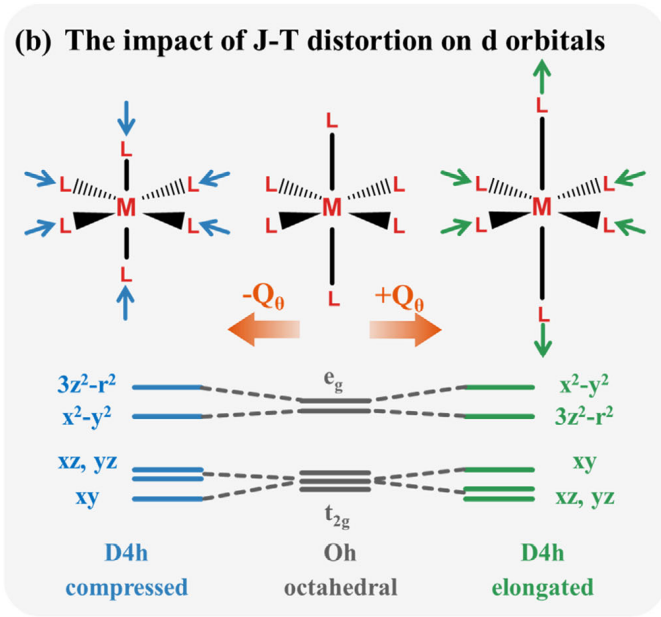

此外，Jahn-Teller效应也是诱发晶格畸变的关键因素（见图2），该效应特指在配位场环境下，电子云分布的不对称性会驱动晶体体系自发降低局部对称性，进而触发晶格结构的畸变重构。

图2. Jahn-Teller畸变对d轨道的影响。DOI: 10.1002/adma.202501209。

与之不同，晶格应变的理论基础源于弹性力学，其核心是描述晶体在外部作用力或内部应力场作用下发生的宏观连续形变。晶格应变通常伴随晶格参数的整体性改变，可通过弹性应变张量进行定量表征，且应变的大小与方向均与外施应力存在明确的相关性，本质上反映了晶体对宏观应力的全局响应行为。

从驱动因素来看，晶格畸变的产生多与局域化学环境或微观结构变化相关。例如，异种原子的掺杂行为会因原子半径、电荷分布及成键特性的差异，破坏晶格局部的对称性；氧空位等点缺陷则通过改变局域电子密度与原子配位环境，诱导晶格发生局域变形。

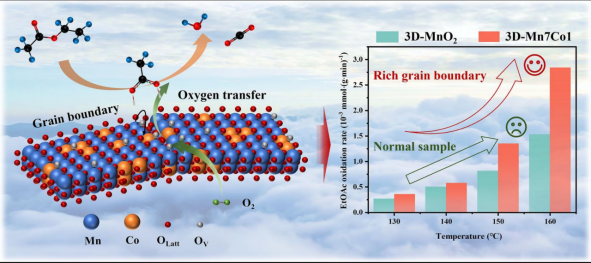

图3. 晶界工程。DOI: 10.1016/j.jcis.2023.09.148。

间隙原子的嵌入（即将外来原子引入晶格中非固有位点）会进一步改变晶体层间间距与层间相互作用，最终导致晶格结构的局域扭曲。

晶格应变的形成则主要受外部因素或全局效应调控。在薄膜外延生长过程中，若薄膜材料与衬底的晶格常数不匹配，衬底会对薄膜的生长产生约束作用，从而使薄膜内部产生连续的拉伸或压缩应变；此外，材料界面处的晶格常数差异、外部机械力的施加以及不同组分间热膨胀系数的不匹配等，均是诱发晶格应变的重要因素。

在实际晶体体系中，晶格畸变与晶格应变并非完全独立存在。

一方面，局域的晶格畸变可能在应力集中区域引发应变的累积效应；另一方面，宏观的晶格应变也可能改变局部原子的配位环境，进而诱发新的晶格畸变。这种复杂的相互作用表明，在实际催化体系中，晶格畸变与晶格应变往往呈现协同作用的关系，共同影响材料的结构与性能。

晶格畸变的表征方法

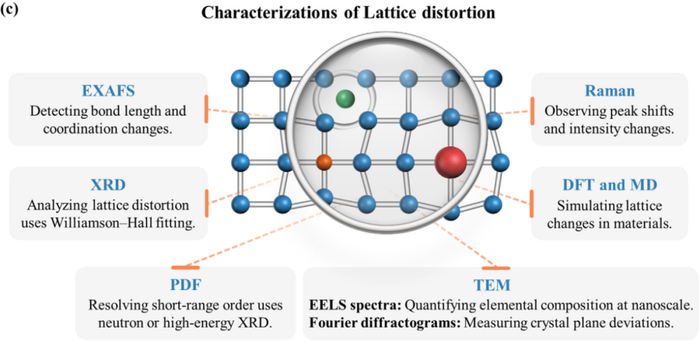

晶格畸变由晶格局域无序与对称性破缺引发，其表征重点在于捕捉晶格对称性的变化及键长、键角的局域异常（见图4），常用表征技术如下：

图4. 用于研究晶格畸变的表征方法。DOI: 10.1002/adma.202501209。

XAFS通过记录待测原子吸收边附近的X射线吸收系数随能量变化的振荡信号，利用光电子与近邻原子间的反向散射干涉效应，实现对晶格畸变引发的局域键长、键角及配位数变化的定量分析。

其中，X射线吸收近边结构（XANES）对吸收边前的多重散射信号敏感，可揭示中心原子因晶格畸变导致的氧化态变化、配位对称性改变及电子结构能级位移；扩展X射线吸收精细结构（EXAFS）则基于吸收边后的单次散射振荡信号，通过傅里叶变换处理，获取畸变区域的原子间距、配位原子种类及局域无序度信息。

凭借优异的元素选择性与短程有序敏感性，XAFS无需依赖晶体的长程周期性，可在原位条件下追踪晶格畸变对催化活性位点电子结构的调控过程。

例如，在单原子钌掺杂的Ru-Co₃O₄体系中，EXAFS分析显示Co-O键长从1.52 Å缩短至1.49 Å，这一变化源于钌原子引入的局域压缩效应，该效应不仅增强了Co-O键的强度，还改变了周围原子的电荷分布状态。

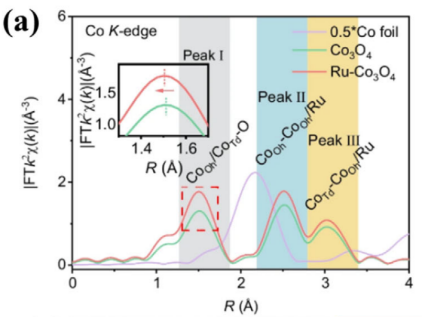

图5. 钴箔、钴氧化物（Co₃O₄）以及Ru-Co₃O₄的钴K边EXAFS光谱的傅里叶变换幅度值。DOI: 10.1038/s41467-024-53763-8。

XRD通过分析衍射峰的展宽程度、峰形不对称性及衍射强度衰减，实现对晶格畸变的定性与定量评估。

借助Williamson-Hall分析方法，可通过峰展宽的去卷积处理，根据峰展宽与衍射角的依赖关系，分离晶粒尺寸与晶格畸变对峰展宽的贡献，进而量化晶格畸变程度。

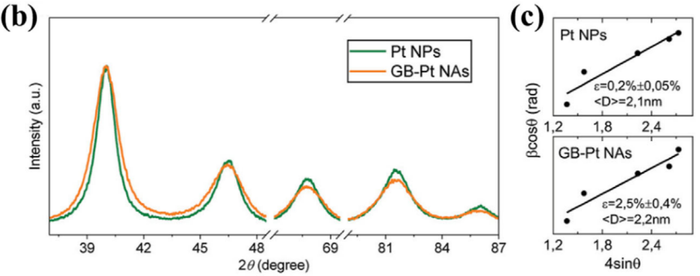

以富含晶界的大尺寸铂纳米粒子（GB-Pt NAs）为例，高分辨率XRD测试显示其衍射峰存在显著展宽，经Williamson-Hall拟合计算，其平均晶格畸变率约为2.5%，这一结果直接反映了GB-Pt NAs体系中局部晶格结构的无序特征（见图6）。

图6. Pt NPs和GB-Pt NAs的高分辨率X射线衍射图谱及X射线衍射图谱得出的Williamson-Hall图。DOI: 10.1002/adma.202404839。

HRTEM能够在原子尺度下原位观察晶格畸变导致的原子列位移、位错及层错等微观结构特征。通过对HRTEM图像进行傅里叶变换（FFT），可将实空间图像转换为倒易空间衍射图谱，结合几何参数化分析，实现对局域晶格参数偏离程度的定量提取。

若同步采集电子能量损失谱（EELS），则可根据核心损失边的能量位移与精细结构变化，进一步解析畸变区域的元素价态、配位数及键长信息，从而实现对晶格缺陷化学环境的高空间分辨率表征。

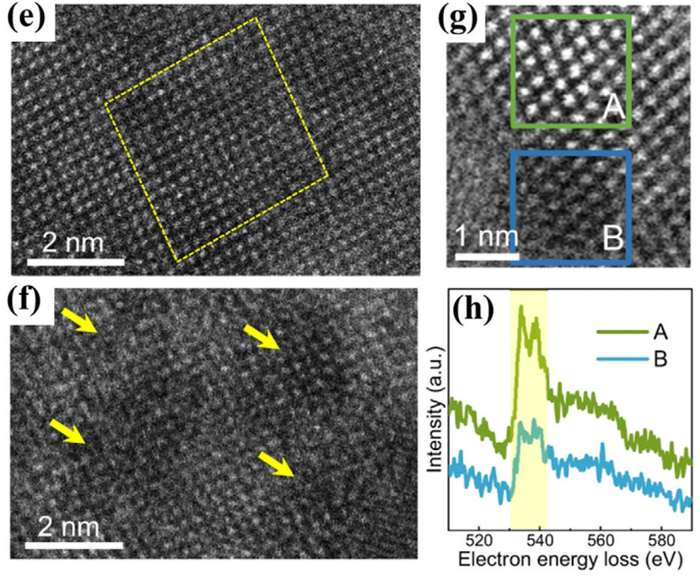

例如，在氧空位富集的铟氧氢氧化物（InOOH-OV）纳米片中，TEM-EELS测试发现变形晶格区域的氧K边峰强度显著减弱，这一现象反映了氧原子周围配位环境的改变，为晶格畸变的存在提供了直接证据（见图7）。

图7. HAADF-STEM图像及单个InOOH-OV片的HAADF-STEM 图像，以及域 A和域 B间的氧的K边EELS光谱比较。DOI: 10.1038/s41467-023-37679-3。

PDF方法通过对粉末衍射强度进行傅里叶变换，得到实空间中的原子-原子相关函数G(r)。该函数的峰位对应原子间的实际间距，峰面积与配位数呈正相关，峰宽则反映局域结构的无序程度。

由于PDF分析不依赖晶体的长程周期性，可直接解析晶格畸变引发的键长、键角变化及化学无序特征，并通过实空间结构精修实现对局域畸变参数的定量计算。

对缺陷富集的镍铂纳米粒子（Vac-NiPt纳米粒子）的PDF分析表明，其铂-铂配位壳层距离存在系统性偏差，这一结果证实了体系中存在长程晶格畸变效应（见图8）。

图8. HAADF-STEM图像及单个InOOH-OV片的HAADF-STEM 图像，以及域 A和域 B间的氧的K边EELS光谱比较。DOI: 10.1038/s41467-023-37679-3。

原位拉曼光谱通过实时监测晶格振动模式随外部扰动（如温度、光照、反应物氛围）的频移与峰展宽变化，利用声子频率对键长、键角及晶格对称性的高敏感性，将拉曼峰位偏移量化为局域晶格畸变引发的应力-应变分布。

该技术具备非接触、高时空分辨率的优势，可在催化反应的工作条件下连续追踪缺陷诱导的晶格无序演化过程，为建立催化过程中的动态结构-性能关联提供直接的光谱证据。

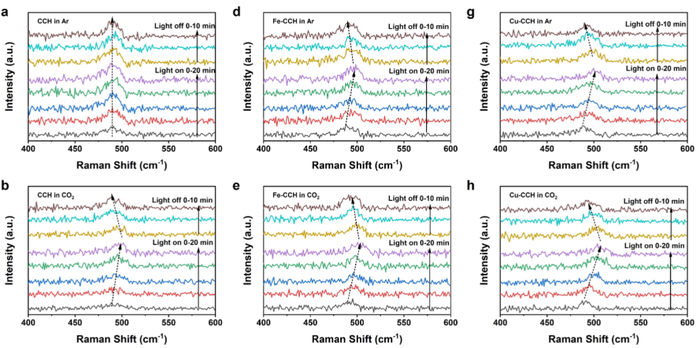

例如，铜掺杂的碳酸钴氢氧化物在光照与CO₂暴露条件下，其拉曼峰位呈现可逆变化，这一现象源于不对称Jahn-Teller活性位点的形成，直接证实了光照与反应物分子在光催化过程中对晶格畸变的诱发作用（见图9）。

图9. 原位拉曼光谱。DOI: 10.1002/anie.202304562。

晶格应变的表征方法

与晶格畸变不同，晶格应变的表征核心在于捕捉晶格参数的宏观整体性变化，常用技术包括：

高分辨率XRD

通过分析XRD图谱中衍射峰的系统性偏移或分裂，可实现对晶格应变的定量表征。利用高分辨率XRD测试获取布拉格角的偏移数据，结合布拉格方程推导，能够精确计算出应变的大小与方向，从而反映晶格在宏观尺度下的形变程度。

HRTEM与图像分析技术

HRTEM可直接观察晶体的晶格条纹，若将其与峰值查找、互相关分析或几何相位分析（GPA）等技术结合，能够将实验观测的图像特征与标准参考晶格进行精准比对，进而实现对晶胞位置与应变分布的定量确定。

与晶格畸变的表征不同，晶格应变的HRTEM分析聚焦于整体晶格结构的连续形变，而非局部无序特征。

晶格畸变与晶格应变对催化的调控

晶格畸变主要通过调控材料的局部电子结构与活性位点特性，实现对催化性能的提升。具体而言，晶格畸变会引发局部带隙的改变、态密度（DOS）的重新分布及新电子态的形成，这些电子结构的变化可显著增强光催化剂的光吸收能力，为光催化反应提供更充足的光生载流子（见图10）。

图10. 不同催化剂的光催化氧气还原反应性能。DOI: 10.1002/adfm.202206811。

此外，晶格畸变还能通过调节活性位点的局域键长、键角及配位环境，优化活性位点的电子状态，进而增强反应物分子在活性位点上的吸附与活化效率。

同时，晶格畸变的形成往往伴随空位与缺陷态的产生，这些缺陷态可作为额外的活性位点，通过多机制协同作用提升氧还原反应（ORR）与氧析出反应（OER）的动力学速率（见图11）。

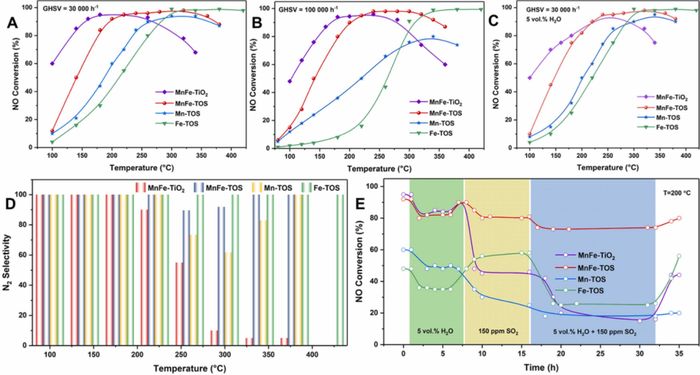

图11. 催化性能评估结果。DOI: 10.1016/j.apcatb.2023.123518。

晶格应变则以更宏观的方式实现对催化性能的系统性调控。通过施加机械应变或外延应变，可对催化剂的能带结构、费米能级位置及表面吸附能进行精准调节，从而实现对催化行为的定向控制。

在多数催化体系中，压缩应变可增强反应物分子与催化剂表面的亲和力，而拉伸应变则可能降低反应中间体的解吸能垒，二者均有望加快催化反应速率。

基于d带中心理论，在过渡金属催化剂中，拉伸应变可使d带中心向费米能级方向偏移，增强吸附物与催化剂表面的结合强度；而压缩应变则会导致d带中心远离费米能级，削弱吸附作用，从而促进反应中间体的脱附（见图12），这一机制为应变工程调控催化选择性提供了重要理论依据。

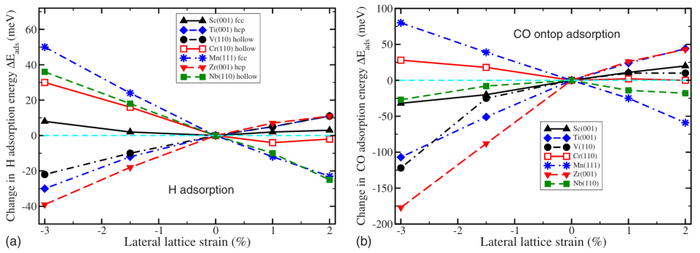

图12. 计算得出的氢在最有利位置以及CO在顶部位置的吸附能的变化情况及该变化与晶格应变的关系。DOI: 10.1103/PhysRevB.81.033402。

尽管晶格畸变与晶格应变的形成机制存在显著差异，但二者的协同作用对催化性能的优化至关重要。

一方面，外部宏观应变可诱发晶体内部产生局域晶格畸变；另一方面，局域晶格畸变又能通过分散应力、稳定应变状态，进一步调控宏观应变的分布。这种动态互补关系不仅能够实现对电子结构的精准调控，优化催化反应路径，还能显著提升催化剂的结构稳定性与循环耐久性。

此外，将晶格畸变与应变工程相结合，可实现对催化剂表面吸附能分布的精细化调节，促进活性位点上反应物与中间体的高效转化，为高性能催化材料的设计提供关键技术支撑。
