如何更换液相泵密封圈

张明 2025-05-29

使用盐相体系流动相，未及时冲洗？液相色谱仪长期服役，不放假？出现泵压不稳，漏液…… 别担心，我们一起探索更换密封圈的过程。泵密封圈出现故障，常见的现象是渗漏和密封圈磨损机械颗粒污染系统。密封圈使用时间长了随时都可能出现故障。另外，使用与密封圈材质不匹配的溶剂也会加速密封圈的损坏。

一、密封圈损坏的表现

密封圈与运动着的柱塞杆紧密接触，是液相色谱中最易磨损的部件。密封圈损坏的表现是：在高压下压力不稳定。从泵头渗漏流动相，保留时间改变。一只渗漏的密封圈就像一只压力调节阀，到了一定的高压限就上不去了，部分就开始渗漏。一旦发现渗漏，就马上进行更换。

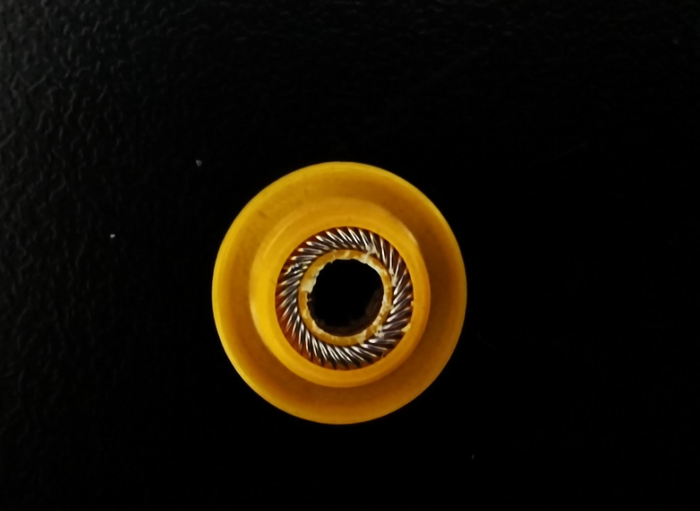

密封圈示意图

二、如何更换密封圈？

各种类型的仪器有不同的操作方法。可以参照各自的操作手册。以月旭科技Wisys5000高效液相色谱仪为例，简要介绍如下：

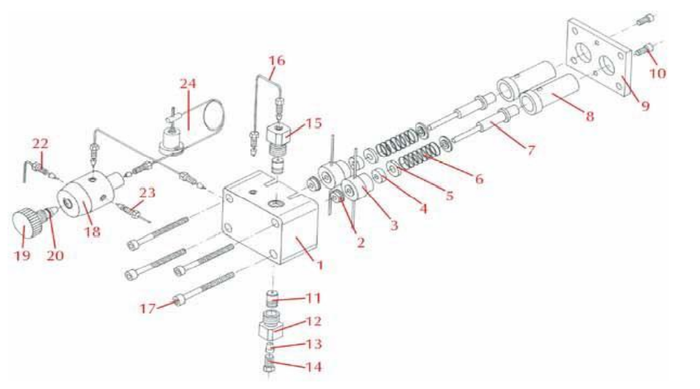

泵头结构示意图（不带自动清洗款）

序号	名称	序号	名称
1	泵头主体	13	锥心定位锁紧头（刃环）
2	柱塞杆密封圈	14	紧固螺钉
3	柱塞杆导向套，带冲洗管	15	输出阀套（加压端）
4	副密封圈	16	连接到减震活塞的细管
5	定心盘	17	内六角螺钉M4*45
6	压簧	18	放空阀主体
7	陶瓷柱塞杆	19	放空阀旋钮
8	导向套筒	20	放空阀密封圈
9	安装版	21	连接泵头与放空阀的细管
10	内六角螺钉	22	放空阀的排液管
11	单向阀阀芯	23	液体输出口
12	吸入阀套（进液端）	24	压力传感器

l 松开两颗内六角螺钉 (10) ，取下安装板 (9)。

l 取下导向套筒、柱塞杆、压簧、定心盘。

l 取出柱塞杆导向套。

l 用镊子小心取出柱塞杆密封圈。

l 将新的密封圈放好（宽边朝上），小的一端必须朝向泵头。

l 插入柱塞杆导向套和副密封圈（一般为白色）。

l 将柱塞杆装入导向套筒，再插入压簧和定心盘，并将其整个插入柱塞杆导向套中。

l 从上面放下安装板并拧紧两个内六角螺钉(10)。

用手压几次柱塞杆（顶端），以检查在装配过程中是否有阻滞状况出现。

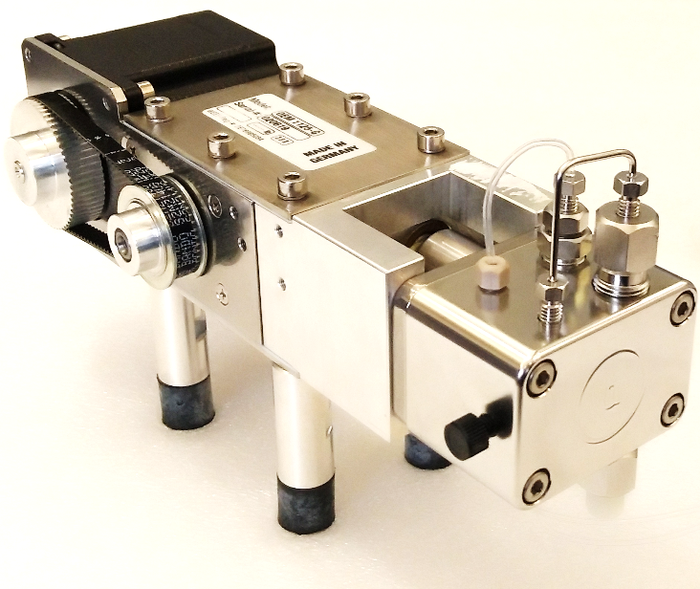

泵头组件示意图

（带自动清洗和在线过滤器）

三、柱塞密封清洗

当使用含盐缓冲液时，柱塞杆密封圈后面可能会生产结晶盐。结晶盐在某些情况下可能导致柱塞杆磨损加剧，所以使用含盐流动相后，及时冲洗非常必要。

盐相流动相析出白色结晶未及时清洗

导致泵头漏液的密封圈

手动清洗：通常情况下，每个星期在柱塞杆冲洗管(介于柱塞杆密封主圈和副圈之间)加一次纯水，就足可以将结晶盐清洗干净，而冲洗管内剩余的水也可以防止盐的结晶过程。洗洗频率依据使用频率而定。因此，必须保证冲洗管下端用PTFE管连接好，并且保持其中有水存在，不能干涸。往冲洗管中加水，可以使用附带的塑料注射器。

自动清洗：当液相色谱泵都具有自动Sealwash时，只需保证储液瓶中有足够的清洗液即可，蠕动泵会按照设置时间和间隔运行，冲洗柱塞密封。冲洗液直接排废，不建议循环使用。

内容来源：实验室仪器分析

责任编辑：展源

审　　核：何发
