XRD图到底是什么？

XRD 是 X 射线衍射。晶体中原子按一定周期排列，不同晶面之间存在固定间距。当 X 射线照射到晶体上，满足布拉格方程nλ = 2d sinθ 时，某些方向的散射会相互加强，于是在谱图上形成衍射峰。XRD 图的横轴通常是 2θ，纵轴是衍射强度。

一个衍射峰对应一组晶面，不是一个孤立原子。峰位主要和晶面间距 d 有关，峰强和晶面取向、结构因子、含量、结晶度等有关，峰宽和晶粒尺寸、微应变、仪器展宽等有关。

XRD 看到的是长程有序晶体结构，所以它对晶相判断很强，对完全无序或局部配位变化就没有那么直接。

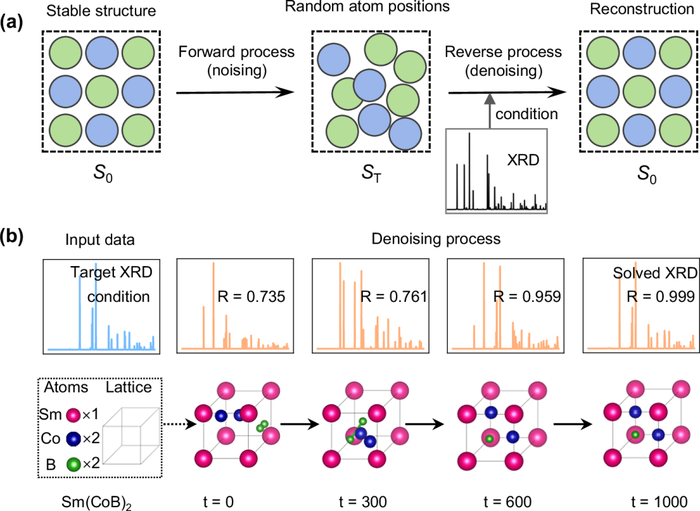

图1. 粉末 XRD 图可用于分析晶体结构、物相组成和衍射峰位置变化。DOI：10.1038/s41467-019-13749-3

读图之前还要确认测试条件。不同 X 射线波长、扫描范围、步长、样品台方式、粉末压实程度和择优取向，都会影响图谱外观。对于粉末样品，理想状态是晶粒随机取向；如果样品压片过紧、薄膜有取向、纳米片平铺在基底上，某些峰可能异常增强或减弱。图谱外观首先受结构影响，也会受制样方式影响。

如何先判断物相？

判断物相时，不能只拿一个最强峰去比对。一个晶相通常对应一组衍射峰，峰位之间有固定关系。物相判断需要同时检查主要峰组是否出现、相对位置是否匹配、是否有额外杂相峰。如果只有一个峰重合，而其他特征峰缺失，物相判断就很弱。

标准卡片可以提供参考峰位和相对强度，但实际样品的峰强常会偏离卡片。纳米材料、薄膜、层状材料和多孔材料容易出现择优取向，导致某些晶面峰强异常突出。

此时，物相判断应以峰位匹配为主，峰强作为辅助信息。峰位决定“像不像这个相”，峰强更多提示取向、含量和结构状态。

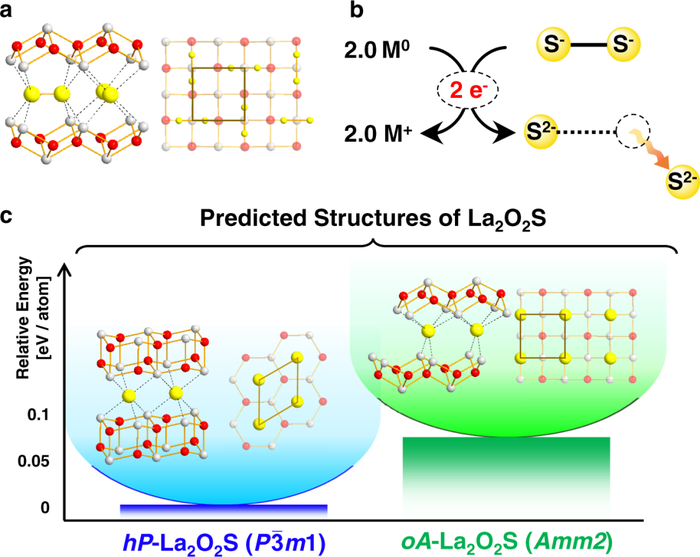

图2. 不同晶相的衍射峰组差异可用于进行物相识别和晶体结构比较。DOI：10.1038/s41467-019-13749-3

混合相样品要特别注意弱峰。主相峰很强时，少量杂相峰可能被背景或主峰肩部掩盖；如果峰位接近，还可能叠在一起。

判断是否存在杂相，可以放大局部区域、看低强度特征峰、结合 Rietveld 精修、拉曼、TEM/SAED 或元素分布。XRD 的物相判断适合从峰组出发，而不是从单峰出发。

峰位变化怎么看？

峰位变化最常被用来讨论晶格参数变化。根据布拉格方程，若某组晶面间距 d 变大，sinθ 会变小，对应 2θ 向低角度移动；若 d 变小，2θ 会向高角度移动。因此，低角度偏移通常对应晶面间距增大，高角度偏移通常对应晶面间距减小。

掺杂、固溶、应变、缺陷、温度和相变都可能引起峰位移动。大半径离子进入晶格，常导致晶格膨胀；小半径离子替位，可能使晶格收缩；拉伸应变会增大晶面间距，压缩应变会减小晶面间距。

但峰位偏移也可能来自样品高度误差、仪器校准或基底峰干扰。峰位移动要看是否系统发生在多个特征峰上。

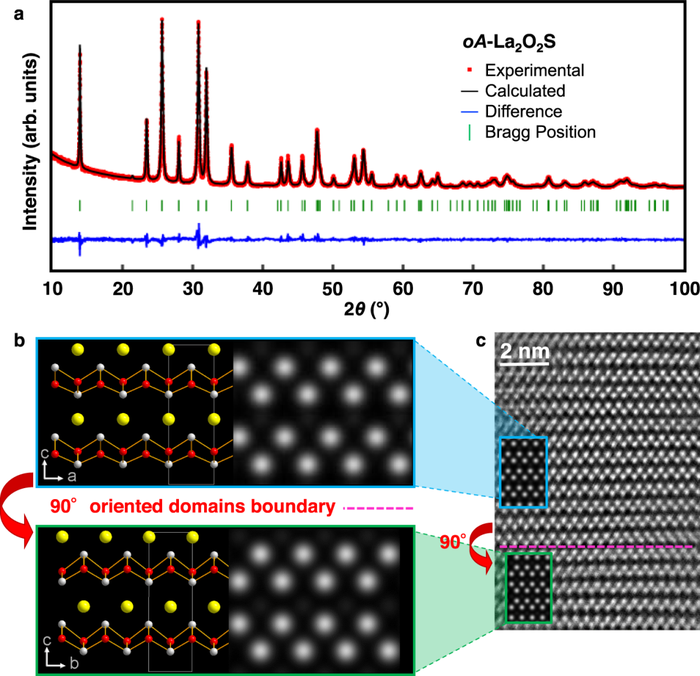

图3. XRD 精修可用于提取晶格参数、相结构和峰位变化信息。DOI：10.1038/s41467-021-23677-w

如果所有峰整体朝同一方向移动，通常更像晶格参数整体变化；如果只有部分峰移动，可能与各向异性应变、择优取向、层间距变化或局部结构畸变有关。

层状材料中，低角度层间峰对层间距特别敏感；多晶金属或氧化物中，不同晶面峰的相对偏移可以提示应变方向和晶格畸变。

对于掺杂和固溶体系，峰位变化还要和离子半径、价态补偿和相纯度一起看。

若引入元素后主相峰连续移动，同时没有明显新相峰，通常更接近晶格参数连续调节；若出现新峰或峰组分裂，则可能已经形成第二相、相分离或结构转变。连续峰移和新峰出现代表的结构含义不同，这一点在 XRD 读图中非常关键。

峰强和峰宽怎么看？

峰强反映的是某个晶面衍射贡献的强弱。它与晶相含量有关，也与晶体取向、结晶度、结构因子、样品厚度和测试几何有关。

对于同一系列样品，如果制样和测试方式一致，某个相的特征峰整体增强，通常说明该相含量或结晶度增加；如果只有某一晶面峰增强，则更可能是择优取向或晶面暴露比例变化。

图4. Rietveld 精修通过峰位、峰强和峰形共同拟合，可更系统地分析晶体结构。DOI：10.1038/s41467-021-23677-w

峰宽常用半峰宽 FWHM 描述。峰变宽可能来自晶粒尺寸变小，也可能来自微应变增加、缺陷增多、晶格畸变或仪器展宽。

纳米晶材料中，晶粒越小，衍射峰越容易变宽；高度缺陷或应变分布不均的材料，也会出现峰形变宽。半峰宽不能直接等同于晶粒尺寸，需要扣除仪器展宽，并区分尺寸贡献和应变贡献。

峰变尖通常说明晶体长程有序性增强、晶粒长大或缺陷减少；峰变宽则常提示纳米化、无序增加或应变增强。

若峰强增强同时峰宽变窄，通常表示结晶度提高；若峰位移动同时峰宽增加，可能说明晶格应变和掺杂扰动一起出现。峰强和峰宽要放在同一张图里联合判断。

背景和宽峰说明什么？

XRD 图中除了尖锐衍射峰，还常出现背景抬高、宽峰或弥散散射。宽峰可能来自非晶相、低结晶度结构、超小纳米晶、短程有序区域或载体背景。

对于碳材料、凝胶、聚合物、无定形氧化物和部分电池材料，宽峰并不代表没有结构信息，它可能反映短程有序或层状堆叠。

图5. 原位 XRD 可跟踪晶态峰和宽峰随反应条件变化的过程，用于分析结构演化。DOI：10.1038/s41467-021-21316-y

背景变化也要谨慎。样品荧光、空气散射、样品台、基底、残余溶剂和低含量无定形组分都可能抬高背景。

薄膜样品中，基底峰可能远强于薄膜峰；负载型催化剂中，载体峰可能掩盖活性相弱峰。此时应结合空白基底、载体对照和局部放大图判断。背景不是废信息，它常常提示样品状态和非晶贡献。

整张 XRD 图需要先确认扫描范围和坐标，再判断是否有明显主相峰组、是否存在杂相峰；随后观察峰位有没有系统偏移，峰强是否发生取向或相比例变化，峰宽是否变宽或变尖，背景中是否存在宽峰。这样可以把物相、晶格参数、结晶度、尺寸应变和无序结构 分开处理。

图6. XRD 衍射峰和精修结果可用于分析晶体取向、晶相结构和结构参数变化。DOI：10.1038/s41467-025-61813-y

Rietveld 精修可以进一步从整张图中提取晶格参数、相含量、原子位置、晶粒尺寸和微应变等信息。

精修的价值在于同时约束峰位、峰强和峰形；它的限制在于模型要合理，背景、择优取向和杂相设置会影响结果。精修的目的在于让结构模型和衍射数据一致，曲线贴合只是结果表现之一。

如果要把 XRD 和性能联系起来，也要先明确结构变量。催化材料中，峰位变化可能对应晶格应变和缺陷浓度变化；电池材料中，充放电过程的峰位移动可以反映晶格膨胀收缩；陶瓷和合金中，峰强和峰宽变化常与晶粒长大、残余应力和相稳定性有关。

先锁定结构变量，再讨论性能变化，XRD 图才不会被读成简单的“峰多峰少”。

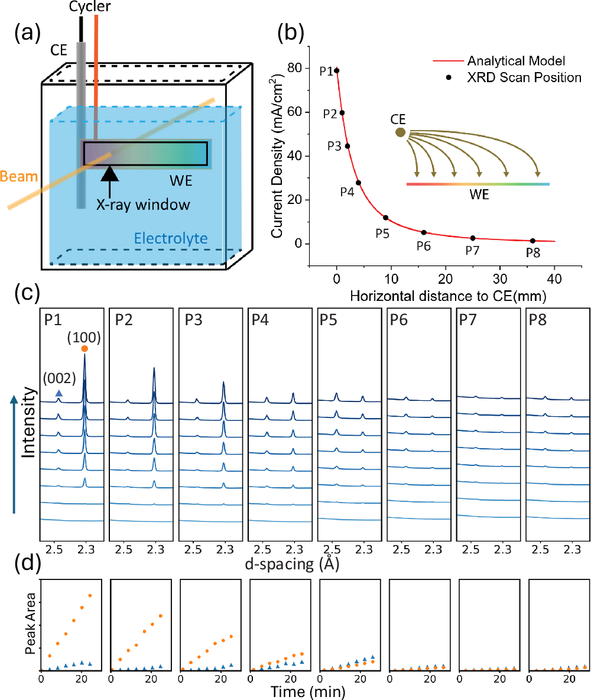

图7. XRD 数据分析流程可将衍射图谱、晶体结构和物相识别联系起来。DOI：10.1038/s41467-026-70035-9

对于材料研究，XRD 常常需要和其他表征配合。TEM/SAED 可以看局部晶格和相界；Raman 可以看局部振动和无序；XPS/XAS 可以看价态和配位环境；PDF 可以分析短程结构。XRD 给出的是晶体长程有序的主要框架，其他方法补充局部结构、电子状态和元素分布。

图8. XRD 结构分析可与局部显微和谱学结果结合，用于更完整地理解晶体结构变化。DOI：10.1038/s41467-019-13749-3

所以，看 XRD 图时要把问题拆开：样品是什么相，晶格有没有变化，结晶度和晶粒尺寸有没有变化，是否有非晶或杂相，测试和制样是否造成峰强异常。XRD 的强项是把材料的晶体结构主线先立起来，后续再用其他表征把局部细节补完整。

如果一张 XRD 图要用于比较多个样品，最好保持相同测试条件和归一化方式，并把局部放大图放在峰位变化明显的位置。这样读者可以同时看到全谱物相和局部峰移，避免只凭一条放大的峰判断整套结构变化。
