气相色谱管路使用注意事项

张明 2026-02-10

气相色谱管路使用注意事项

1.聚四氟乙烯等软管的连接

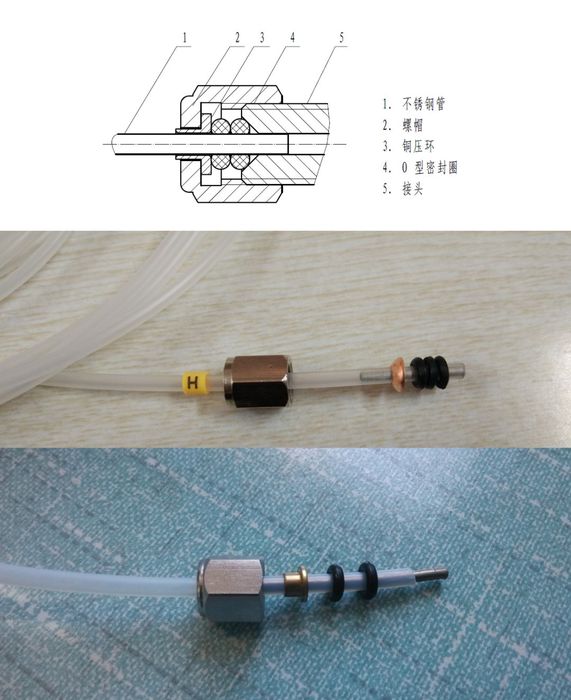

对于聚四氟乙烯等软管路而言，需要注意的是在安装和密封时候，应当在受力处装填不锈钢短管作为撑管以避免管路受到挤压而变形，见下图：

如果一路气源需要分成多路，一般使用三通或者四通进行操作，见下图：

2.金属管路的连接

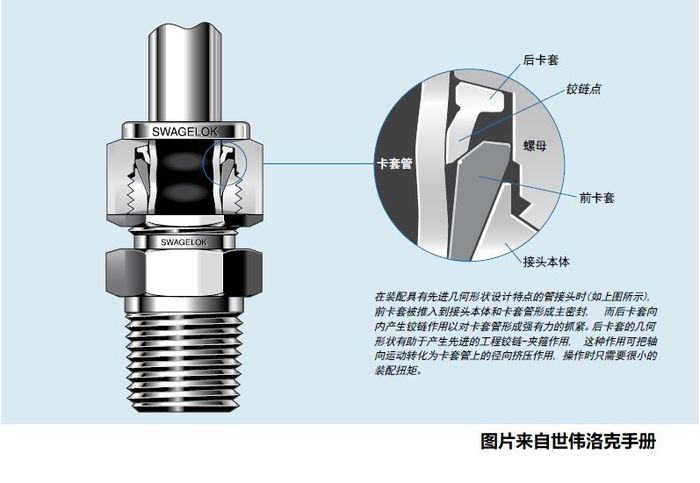

如果使用铜管或者不锈管管路需要连接，则相对简单一些，但是其仍然需要使用螺帽、前后卡套来进行密封。使用前后卡套进行密封的基本原理可参考下图：

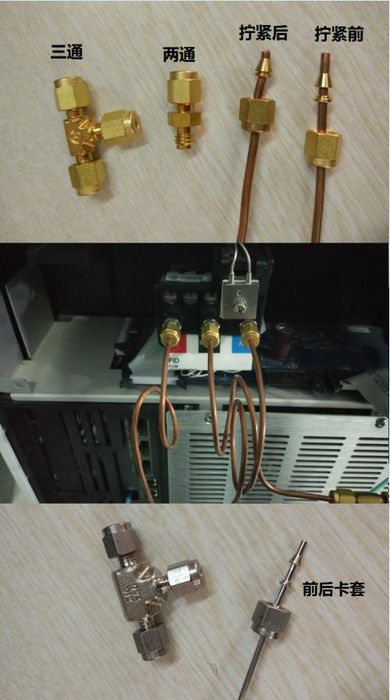

在实际使用中，则需要根据使用要求进行直接连接或者选择两通、三通进行连接，见下图：

当然，如果需要将不同外径的金属管路连接起来，则需要单独订购变径两通或者三通。

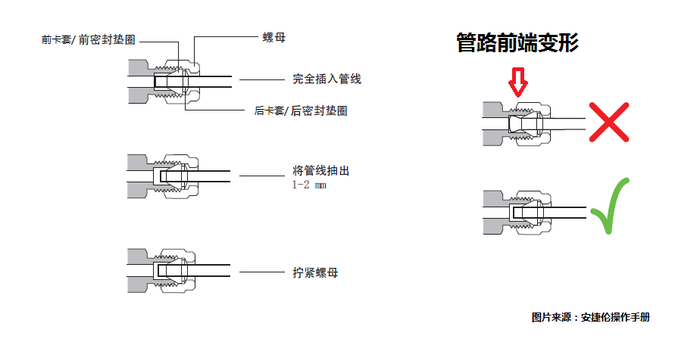

在安装金属管路的时候，需要注意的是，将金属管完全插入仪器上的接头之后，应当将其抽出大约 1 至 2 毫米，然后才能对其进行拧紧操作，否则可能造成管路变形影响气流。

3.使用的注意事项

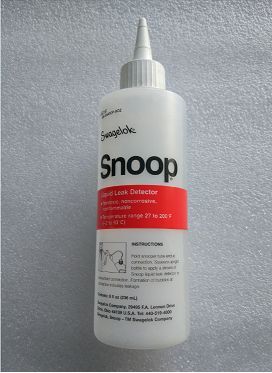

在使用管路连接时，有一些细节需要注意，如果注意不到，可能会引起漏气，严重者甚至引起安全事故。因此，在连接好管路之后，一定要进行检漏。可以使用皂液或者使用检漏液进行检漏，检漏之后应当做好清洁，避免残留和渗入管线。

3.1 使用管件的注意事项

3.1.1 使用铜管件

使用铜管具有诸多优点，铜管的质地柔软，硬度较低是其优点，但是也可能是其缺点。

（1）使用氢气

使用氢气时候应当避免使用旧铜管，甚至避免使用铜管。一方面氢气会去除以前的气体（例如氦气）在旧管线上留下的污染物，这些污染物在输出中显示为高本底噪音或在几周内造成碳氢化合物污染；另一方面，长期使用之后旧铜管会变脆，从而产生安全危险。在使用氢气时候，建议使用不锈钢管路。

（2）避免过度弯折

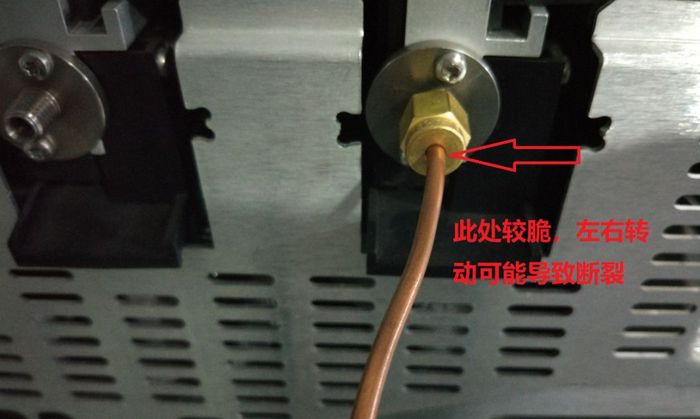

铜管如果弯折过度或者在密封时候拧的过紧，可能会造成管路变形，在拆卸时候变形严重难以拆下，用力拽曳可能导致铜管断裂。

（3）反复拆卸

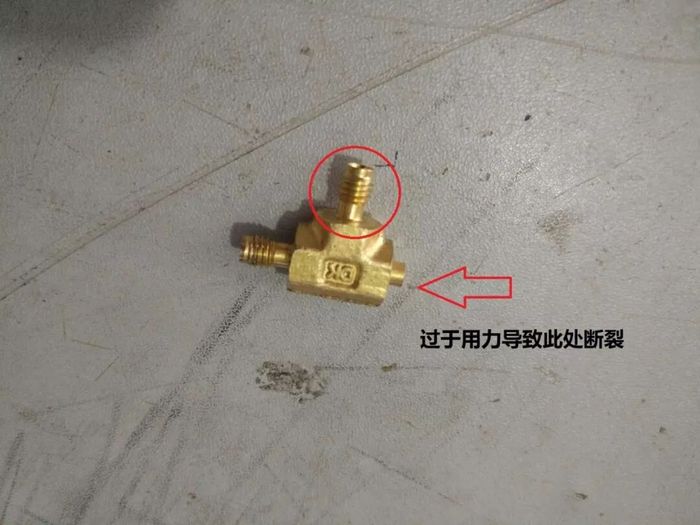

铜质地柔软，硬度较低，反复拆卸可能导致螺纹变形，如果拧紧螺母时候过于用力，甚至会导致连接件损坏。

3.1.2 使用不锈钢管件

不锈钢是优秀的连接件，在使用过程中，请使用同样不锈钢材质的前后卡套来密封，使用铜卡套可能会导致漏气。

3.1.3 使用聚四氟乙烯管件

使用聚四氟乙烯管件时候，氧气和其他污染物可以渗透塑料管，从而会损坏色谱柱和检测器，常规的分析影响不大，如果使用ECD和极性色谱柱时候应当格外注意，尽量避免使用；另外一点就是，气相色谱在降温过程中，尾部会排出热气流，如果塑料管位于热废气或热废气组件的附近，则可能会熔化，应当将将聚四氟乙烯管路远离热源。

3.2 管路的余量

3.2.1 管路的整理

在连接仪器时候，难免会留下较长的管路余量。如果管路较长，应当盘起固定在仪器台上，避免散落在地上，以免被人踩踏或者拌人导致摔倒。

5.2.2 管路的余量

在将管路连接到气相色谱仪器时候，管路应当留有一定的余量——不能恰到好处，不长不短——因为仪器放置在工作台上之后，可能会需要轻微的移动和转动等，这个时候需要在仪器之后留下足够的管路余量。

3.2.2 管路的弯折

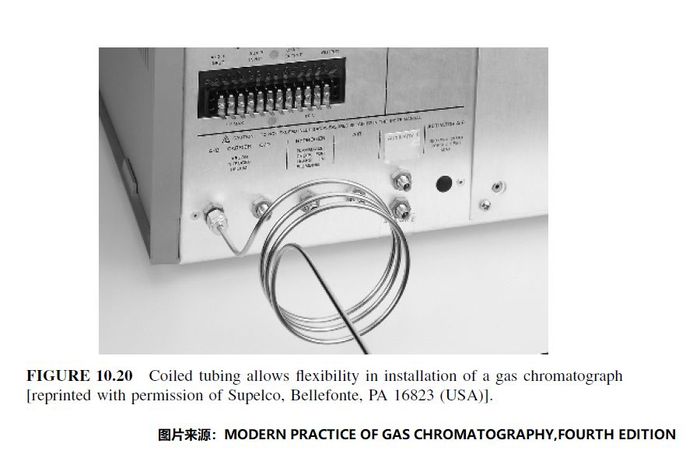

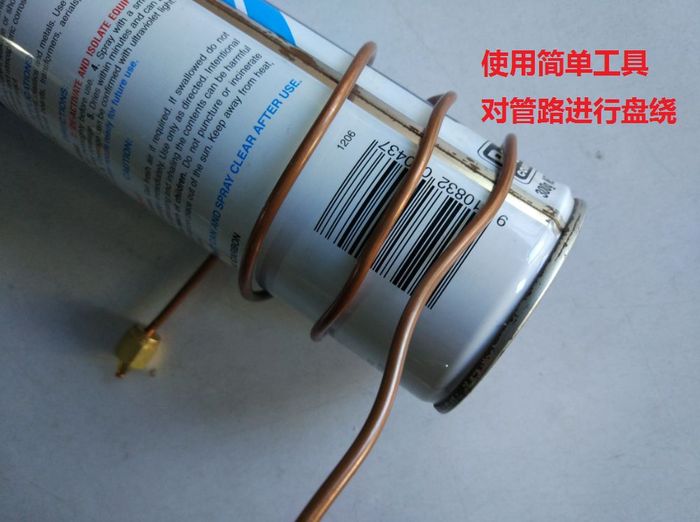

如上图所示，对于留有余量的金属管路，应当整洁有序——不应当将管路随意弯折——可以将管路在圆筒状物体上（如水杯）绕圈后再接入仪器。

对于聚四氟乙烯管路，也应当盘好之后，使用扎带扎好固定。

内容来源：气相色谱分析

责任编辑：展源

审　　核：何发
