材料表征核心技术：SEM 扫描电子显微镜精讲

牛亚伟 2026-07-27

本文系统拆解SEM原理、结构、分辨率参数及EDS联用技术。

在材料科学、半导体、新能源及失效分析等领域，微观形貌与成分分析是研发与质控的核心环节。扫描电子显微镜（SEM）作为当下应用最广泛、功能最全面的微观分析核心设备，凭借超高分辨率、超大景深及极强的功能拓展性，成为各大实验室、企业研发中心的标配表征仪器，支撑着各类材料的微观机理研究与性能溯源分析。

一、什么是扫描电子显微镜（SEM）

扫描电子显微镜是一种利用聚焦高能电子束在样品表面进行光栅扫描，通过探测电子与样品相互作用产生的各种信号来获取表面形貌、成分及晶体学信息的电子光学仪器。

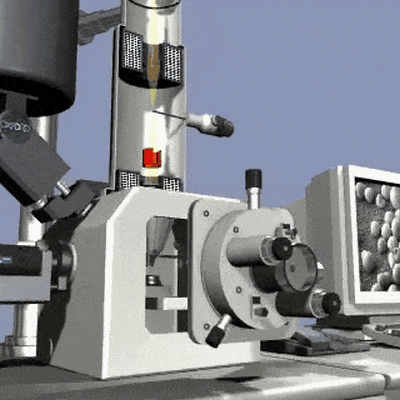

其完整工作流程清晰易懂：由电子枪发射稳定电子束，经过多级电磁透镜系统聚焦，汇聚成纳米级超细电子探针；再通过扫描线圈精准控制电子束轨迹，逐行逐点轰击样品表面，激发产生二次电子、背散射电子等特征信号；最终由专用探测器收集信号并转化、放大，生成高清微观成像图谱。

相较于传统光学显微镜，SEM彻底突破了可见光波长的成像限制，成像分辨率可达纳米级别，景深更是光学显微镜的数十至数百倍，能够清晰呈现粗糙样品表面、材料断口的立体微观结构，完美适配各类复杂样品的三维形貌观测需求。

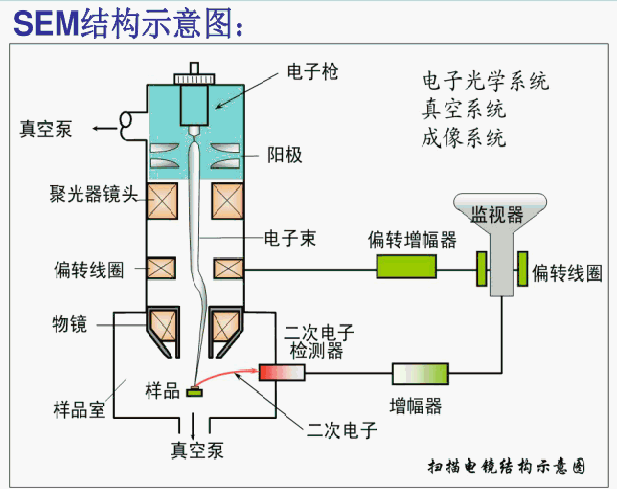

二、扫描电子显微镜的结构组成

SEM系统主要由以下五大部分构成：

1. 电子光学系统

包括电子枪、电磁透镜、扫描线圈及光阑组件。电子枪产生电子源，常见类型有钨灯丝、六硼化镧和场发射；电磁透镜负责将电子束会聚为极细探针；扫描线圈控制束斑在样品表面做逐行扫描。

2. 样品室与载物台

样品室维持高真空环境，载物台具备多轴运动功能，可实现平移、旋转和倾斜，以获取不同角度的形貌信息。

3. 信号探测与放大系统

主要探测器包括二次电子探测器、背散射电子探测器，以及可选的EDS、EBSD等。不同探测器对应不同的信号类型，反映样品不同物理特性。

4. 真空系统

通过机械泵、分子泵及离子泵等组合，确保电子枪及样品室在高压、高真空条件下稳定工作，避免电子散射和样品污染。

5. 控制与成像系统

将探测器收集的信号经光电倍增管和放大器处理后，实时显示为灰度图像，并可进行拍照、测量和分析。

三、扫描电子显微镜的核心作用与分析能力

SEM功能覆盖材料微观表征的核心需求，可实现多维度、高精度测试分析，核心应用场景如下：

1. 高精度表面形貌观察

依托二次电子成像技术，可清晰呈现样品微观表面形貌，分辨率可达数纳米，广泛应用于纳米颗粒分散性观测、薄膜表面平整度分析、材料断面形貌、粉体微观结构等场景，成像立体感强、细节还原度高。

2. 多相材料成分衬度区分

背散射电子成像强度与样品材料原子序数呈正相关，材料平均原子序数越高，成像区域亮度越高。基于这一特性，可快速区分多相复合材料的组分分布，精准识别合金增强相、涂层界面、杂质相等不同结构区域。

3. 材料断口与失效分析

是工业材料失效分析的核心手段。可清晰捕捉金属材料断口的韧窝、解理面、疲劳纹路、微裂纹等关键特征，通过微观形貌反推材料断裂、磨损、腐蚀的核心机制，为材料工艺优化、产品失效溯源提供关键依据。

4. 微纳尺寸精准测量统计

设备内置专业测量分析工具，可精准完成纳米、微米级微观结构的尺寸标定，支持膜厚、颗粒粒径、微孔孔径、线条宽度、层厚等参数的精准测量与数据统计，满足精密材料的量化表征需求。

5. 原位动态微观观测（高配机型）

搭载加热、拉伸、气氛调控等原位附件的高端SEM设备，可模拟材料实际服役环境，实时观测材料在受力、升温、气氛变化过程中的微观结构演变，追踪相变、氧化、开裂等动态变化过程。

四、SEM+EDS联用：微区成分分析核心功能

能量色散X射线光谱仪（EDS）是SEM最常用、最核心的拓展附件，二者联用可实现“形貌+成分”一体化分析。电子束轰击样品表面时，会激发材料内部元素的特征X射线，EDS通过检测X射线的能量与强度，快速完成样品微区成分的定性、定量分析，核心功能如下：

1. 微区元素定性分析

可在数十秒内快速检测样品选定区域的元素组成，常规检测元素范围覆盖Be~U，快速判定材料基体、异物、杂质的元素种类。

2. 元素线扫描分析

沿样品指定直线轨迹逐点采集能谱数据，生成元素含量随位置变化的分布曲线，精准分析材料界面扩散、涂层过渡层、元素偏析等关键问题。

3. 元素面分布成像

对样品选定区域进行全域像素级能谱采集，生成各元素二维分布图谱，可直观展示材料内部元素的富集、贫化、分布均匀性，清晰呈现多相材料的元素分布特征。

4. 异物与腐蚀产物溯源分析

精准鉴定样品表面异物、腐蚀产物、夹杂物的成分，追溯污染物来源、腐蚀成因，为生产工艺优化、产品缺陷整改提供数据支撑。

注意事项：EDS对氢、氧、碳等轻元素检测灵敏度较低，成分定量精度易受样品表面平整度、喷金/喷碳处理工艺影响，常规空间分辨率为微米级别，无法满足超高精度微量成分检测需求。

五、SEM分辨率等级划分与影响因素

SEM的核心核心性能指标为二次电子图像分辨率，指代设备可清晰区分的样品最小微观细节间距，主要由电子枪类型、加速电压、光学设计及样品状态决定，不同机型分辨率差异显著：

1. 常规钨灯丝SEM：分辨率约3~5 nm，满足常规材料微米、亚微米级形貌分析，性价比高、应用最广泛；

2. 场发射SEM：分辨率可达0.5~1.5 nm，高加速电压工况下可优于0.5 nm，适配纳米材料、精密薄膜、半导体微观结构分析；

3. 超高分辨冷场发射SEM：30 kV工况下标称分辨率可达0.4 nm，适配超高精度科研级微观表征。

除设备硬件外，实际测试分辨率还受样品导电性、设备振动、环境磁场、样品表面处理工艺等因素影响。对绝缘样品进行喷金、喷碳导电处理，可有效提升成像清晰度，让测试结果无限趋近设备标称性能。
