Q1：乙醇分散制样拍形貌，显示基底有一层膜，原因是什么呢？

Q2：样品中应该不含某元素，但EDS测出来的数据中该元素占比很大，会是什么原因导致的呢？有可能是机器自动识别时识别了错误峰吗？

答：对于脆性薄片如硅片、玻璃镀膜片等可直接掰断或敲断；对于高分子聚合物，有一定塑性和韧性，需要进行以下处理：

方法1：液氮脆断，将样品在液氮下脆化处理后瞬间折断，可得到较为光滑平整的断面;

方法2：离子切割，利用离子束抛光仪，通过离子束轰击样品截面，去除墨痕、碎屑和加工应变层;

方法3：冷冻超薄切片，超薄切片得到的样品，更接近样品固有状态结构，适用于韧性很强目硬度很大的样品，如聚丙烯材料。

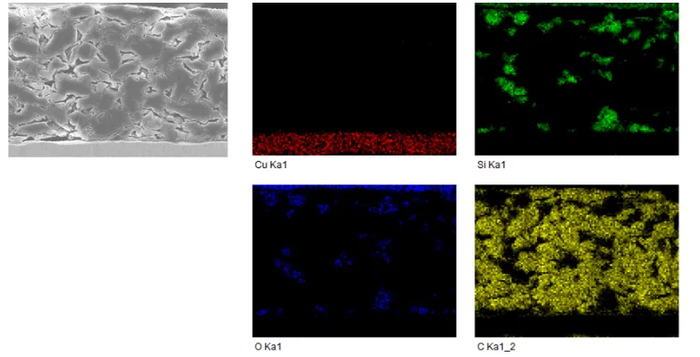

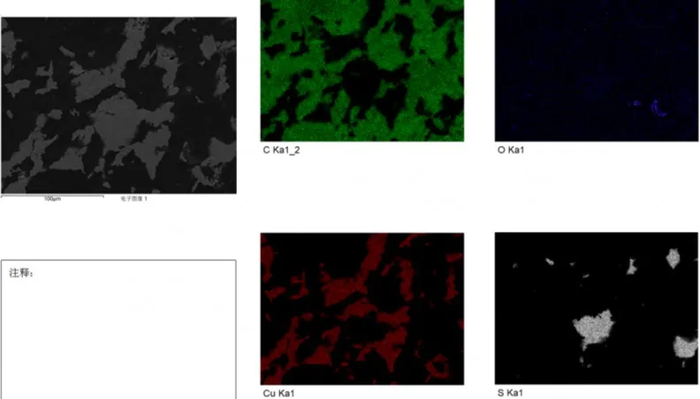

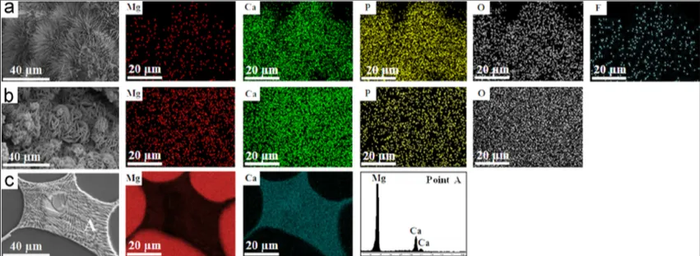

答：mapping不是扫一次，几分钟后出结果，而是从上到下一遍一遍一直扫，会根据反馈的信号，呈现每一次扫到的该元素，随着时间的增长，这些点越来越多，形成一个可以大体描述分布的面。但是有几个问题：

第一，如果该元素含量很低，每一次扫描到的真实点很少，数分钟后叠加出来的点是不真实;

第二，能谱有一定的穿透性，表面没有该元素，但是往下一定厚度时，会形成噪点。

第三，样品稳定性，在打mapping时，电子束打在样品表面，一次mapping扫描时间在3min以上，如果是高倍，样品微米级的震动都会产生很明显的误差。

答：轻元素主要包括Be、B、C、N、O和F（H、He、Li测不了），其特征X射线能量很低，低能量X射线容易被基底吸收，根据统计原埋进行的定量分析将更加困难。

答：以定量数据为准，mapping的元素分布图中可能只是噪点。

答：非导电样品，如塑料、玻璃或生物组织，在SEM中观察时会积累电荷，这会导致图像失真。为了消除这种充电效应，样品表面通常需要喷涂一层薄金属膜，如金、铂或碳。这层薄膜可以提供足够的导电性，同时不会过分影响样品的微观结构和成分。喷金处理是一种常用的试样制备技术，既能改善成像质量，又能提供更多的样品信息。

答：样品表面喷金后，只是在其表面覆盖了几个到十几个金原子层，厚度只有几个纳米到十几个纳米而已，对于看形貌来说，几乎是没有什么影响的。

答：样品在SEM的高真空环境和强烈电子束照射下的稳定性至关重要。高能电子束可能会导致某些样品的蒸发或升华，特别是对于有机材料或某些易挥发元素，此外，电子束可能引起加热效应，导致样品的结构变形或化学变化，这可能会影响到观察到的微观结构，因此，对于敏感样品，需要采取适当的预处理和保护措施，如使用低电压扫描或冷台技术。

答：能谱（EDS）结合扫描电镜使用，能进行材料微区元素种类与含量的分析。

其工作原理是：各种元素具有自己的 X 射线特征波长，特征波长的大小则取决于能级跃迁过程中释放出的特征能量 E。能谱仪就是利用不同元素 X 射线光子特征能量不同这一特点来进行成分分析的。能谱定量分析的准确性与样品的制样过程、样品的导电性、元素的含量以及元素的原子序数有关。

因此，在定量分析的过程中既有一些原理上的误差（数据库及标准），我们无法消除，也有一些人为的因素产生的误差，这些元素都会导致能谱定量不准确。

答：背散射电子(Backscattered Electrons)：入射电子在样品中经散射后再从上表面射出来的电子。反映样品表面不同取向、不同平均原子量的区域差别。

背散射电子像的形成，就是因为样品表面上平均原子序数较大的部位而形成较亮的区域，产生较强的背散射电子信号；而平均原子序数较低的部位则产生较少的背散射电子，在荧光屏上或照片上就是较暗的区域，这样就形成原子序数衬度。

答：电镜图像的标尺通常都可以设定为固定的或可变的。前者是标尺的长度不变，但代表的长度随放大倍率变化；后者是标尺长度适应不同阶段放大倍率可变，但代表的长度在一定的放大倍率范围内固定不变。

因此同样的放大倍率可以有不同的标尺，但在同一输出媒介上的实际尺寸不变。改变输出方式时，放大倍率已改变（当然显示的放大倍率不会变化），测量的尺寸当然也就改变了。

因此，标尺数值的大小跟放大倍数没有必然关系，具体数值大小和不同的仪器厂商设置有关。

答：磁场干扰:SEM设备中的电子束是通过电磁透镜聚焦的，而磁性元素可能会产生磁场，这个磁场可能会干扰电子束的路径，导致图像失真或分辨率下降。

信号检测:SEM通过检测电子与样品相互作用后产生的二次电子、背散射电子等来形成图像。如果样品含有磁性元素，这些元素可能会影响电子的散射和检测，从而影响图像的质量和成分分析的准确性。

样品制备:含有磁性元素的样品可能会在制备过程中出现困难，因为这些元素可能会吸附到其他磁性表面上。因此，可能需要特别的样品制备技术来确保样品的稳定和代表性。

成分分析:在进行能量色散X射线光谱(EDS)分析时，如果样品含有磁性元素，可能会对X射线的检测造成影响，因为这些元素的磁场可能会改变X射线的路径。

加热效应:在某些情况下，电子束与样品相互作用时可能会产生热量。如果样品中含有磁性元素，这种加热可能会导致样品的局部磁性改变，进而影响SEM分析的结果。

答：样品稳定性: 放射性衰变过程可能会导致样品结构的变化，影响分析结果的稳定性和重复性

样品加热: 放射性衰变可能会产生热量，导致样品局部或整体加热，这可能会影响样品的微观结构和电子束的相互作用。

信号干扰: 放射性样品可能会发射a粒子、β粒子或v射线，这些辐射可能会干扰SEM的检测器，导致图像噪声增加，影响成像质量。电荷积累:放射性样品发射的带电粒子可能会在样品表面或附近区域积累电荷，这可能会影响电子束的聚焦和扫描，从而影响图像分辨率和对比度。

探测器损伤:放射性辐射可能会损伤SEM中的二次电子和背散射电子探测器，降低其性能和寿命。

分析干扰:如果SEM配备了能量色散X射线光谱(EDS)或其他分析工具，放射性辐射可能会干扰X射线的检测，导致分析结果不准确。
