在科学的微观世界里,颗粒虽然小甚至看不见,却拥有“大大的能量”。在电池材料、催化剂、药物、生物、涂料、化妆品等众多领域,颗粒的大小、电性、表面积和孔结构,就像它们的“身份证”和“性格标签”,决定了颗粒的性能、稳定性,甚至安全性。比如,在材料科学领域,了解颗粒的特性有助于开发出性能更优的新材料;在制药行业,需要知道药物颗粒的大小和表面性质,以确保药物能更好地被人体吸收。
粒度分析就像是给颗粒“量身高”,它告诉我们材料中颗粒的大小分布。在材料中,颗粒太大可能导致离子传输慢,颗粒太小则可能引起团聚或体积膨胀;在涂料或化妆品中,颗粒大小决定了遮盖力、光泽度或肤感;在制药中,药物颗粒的大小影响其溶解速度和吸收效率。常用的基于激光衍射原理的激光粒度仪,像“雷达扫描”,快速、高效测定颗粒的大小分布,适合微米级颗粒表征;基于动态光散射(DLS)法的纳米粒度仪,适合纳米级颗粒表征。

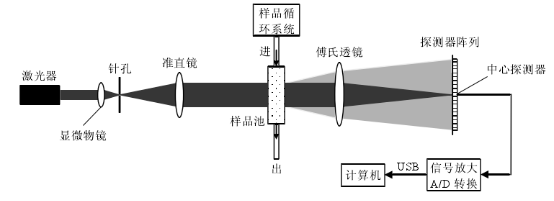

激光粒度仪基于激光衍射 / 米氏散射原理,激光照射颗粒产生不同角度散射光,根据散射光信号反演计算微米‑亚微米级颗粒粒度分布,支持干法、湿法测试,测试速度快、重复性好。
激光粒度仪原理示意图

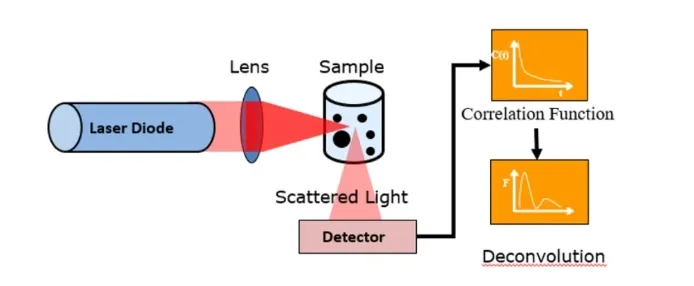

纳米粒度仪依托动态光散射(DLS)原理,捕捉纳米颗粒布朗运动带来的散射光波动,通过斯托克斯‑爱因斯坦方程计算纳米颗粒流体力学粒径,适合纳米级悬浮颗粒测试。
纳米粒度仪原理示意图
颗粒或固体材料表面在液体中常常会“带电”,Zeta电位是颗粒表面与周围液体之间的电势差。通过Zeta电位分析固–液界面的电荷行为,可以研究材料改性后表面性能变化;材料吸附效率与催化活性;土壤、废水处理材料中的离子迁移行为等。颗粒之间的电性还决定了它们是否容易“抱团”;如果颗粒带电且电位高(正或负),它们会互相排斥,分散性好;如果电位低,颗粒容易团聚,影响材料性能。

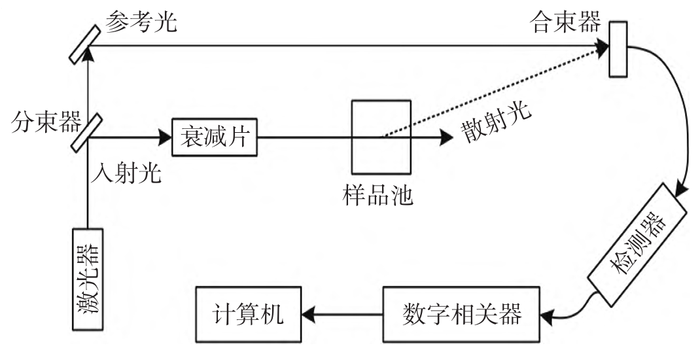

Zeta电位分析仪主流采用电泳光散射(ELS),悬浮体系中带电颗粒在外加电场作用下发生定向电泳迁移,仪器检测颗粒迁移速率,换算得到 Zeta 电位数值。
电泳光散射原理示意图
比表面积分析就是看颗粒表面“有多大空间”可以与外界“互动”。想象一下,颗粒就像一个个“小房子”,它们的“墙面”就是“表面积”。比表面积越大,颗粒与电解液、溶剂或反应物的接触面积就越大;对于电池材料来说,高比表面积意味着更多的活性位点,从而提升容量和倍率性能;对于催化剂来说,意味着更高的催化效率。因此比表面积是衡量多孔材料物理性能的关键参数。

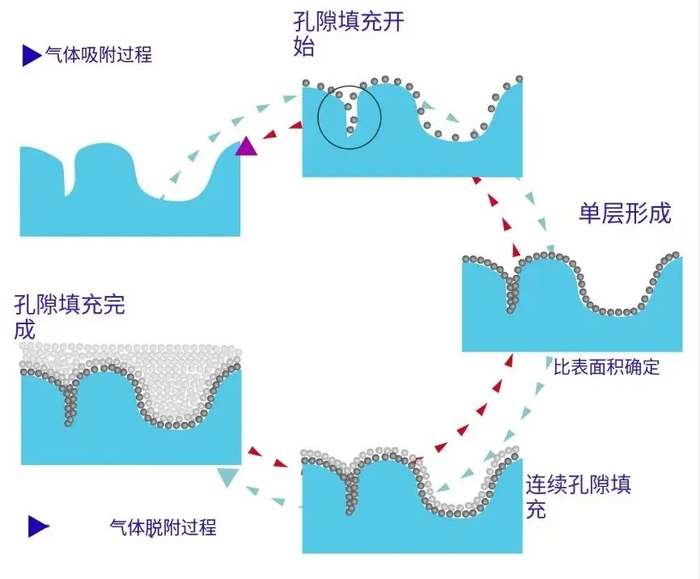

比表面积分析仪常采用BET 氮气吸附法,基于低温条件下氮气分子在材料表面发生物理吸附,测定不同压力下气体吸附量,依据 BET 理论计算样品比表面积。
物理吸附法BET比表面测试示意
孔径分布和孔体积主要通过测量材料内部孔洞的尺寸和分布来评估其孔结构和性能。这些孔就像“毛细血管”,其大小和分布决定了材料的吸附能力、离子传输路径和结构稳定性。例如,在材料领域,对纳米材料的比表面积、催化性能、吸附性能等方面有显著影响。在生命科学领域,对生物材料的生物相容性、药物传递效率及细胞在材料内的分布和代谢等也同样具有重要意义。因此孔径分布和孔体积同样是衡量多孔材料微观结构特性的关键参数。

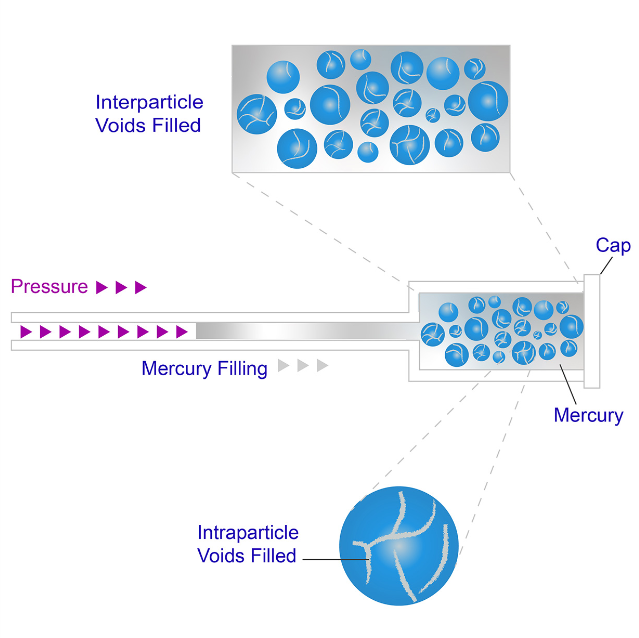

其测试原理依托气体吸附脱附等温线,采用 BJH、DFT 模型解析,区分微孔(<2 nm)、介孔(2‑50 nm)、大孔(>50 nm),得到孔径分布、孔容积数据;大孔材料可搭配压汞法完成测试。
汞填充孔隙示意
颗粒虽小,但它们的“世界”却丰富多彩。通过粒度分析、表面电位分析、比表面积分析和孔隙率分析,我们可以像“侦探”一样,看清颗粒的“外貌”、了解它们的“性格”、掌握它们的“能力”和“内部结构”。这不仅帮助我们更好地理解材料,也为我们设计出更高效、更稳定的材料提供了科学依据。
