HRTEM 是通过电子束穿透样品，利用电子的波动性形成高分辨率图像，可直接观测材料的形貌、尺寸、晶格结构及晶体缺陷的表征技术，分辨率可达 0.1nm 级别。

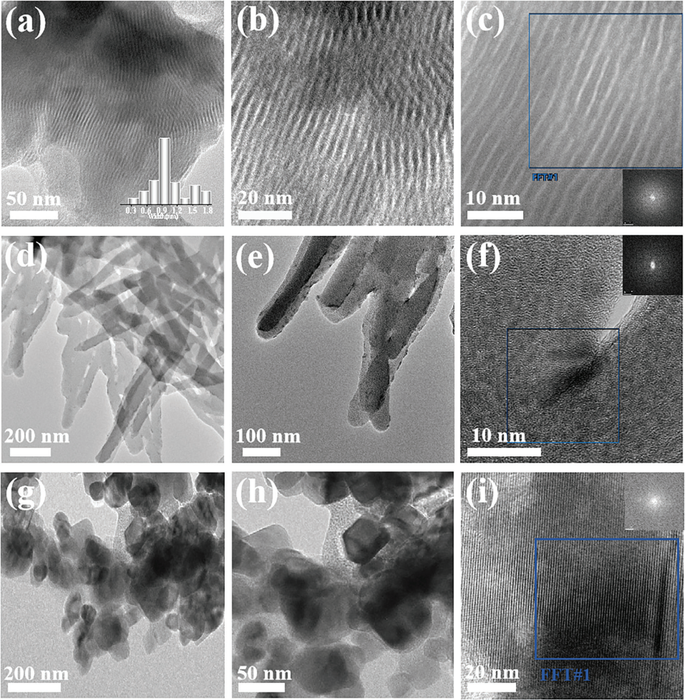

形貌与尺寸分析：通过统计图像中材料的宽度、长度分布（如 Cu₉S₅ SNWs 平均宽度 0.95nm），判断是否符合设计的亚纳米尺度；对比无 PTA 合成的 NWs（50-70nm）与 NCs（≈100nm），验证 PTA 对尺寸调控的作用。
DOI：10.1002/anie.202403023
XRD 基于 X 射线在晶体中的布拉格衍射现象，通过分析衍射峰的位置、强度与半高宽，确定材料的晶体结构、物相组成及晶粒尺寸。
其中d为晶面间距（Å），θ为衍射角（°），n为衍射级次（通常取 1），λ为 X 射线波长（如 Cu Kα 线 λ=1.5406Å）。通过该公式可计算目标晶面（如 Cu₉S₅的 (001) 面）的d值，与标准卡片（JCPDS 47-1748）比对，确认物相。
其中D为晶粒尺寸（nm），K为形状因子（通常取 0.89），β为衍射峰半高宽（弧度），θ为衍射角（°）。用于计算不同样品的晶粒尺寸，如 SNWs 因亚纳米尺寸，(001) 面半高宽显著大于 NWs/NCs，印证尺寸效应。

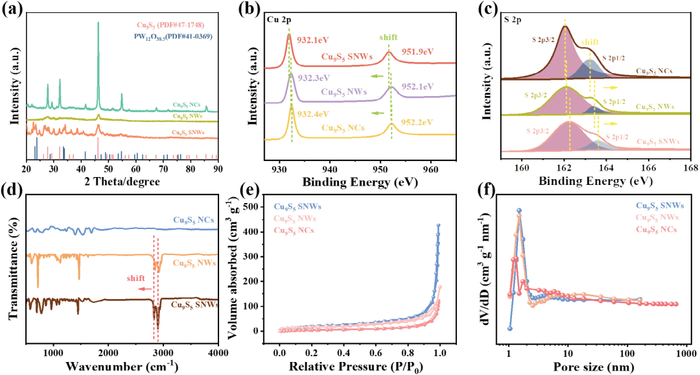

物相验证：对比 SNWs、NWs、NCs 的 XRD 图谱，均与 Cu₉S₅标准卡片匹配，排除杂相；而 SNWs 额外出现 PW₁₂O₃₈.₅衍射峰（JCPDS 41-0369），证明 PTA 与 Cu₉S₅成功共组装。
结晶度分析：衍射峰强度越高、半高宽越小，结晶度越高（如 NWs 衍射峰强于 SNWs），需结合催化性能判断 —— 低结晶度的 SNWs 因更多活性位点暴露，反而表现更优催化活性，打破 “高结晶度即优” 的传统认知。
DOI：10.1002/anie.202403023
XPS 通过激发样品表面原子的光电子，分析光电子的结合能与强度，获得材料表面元素组成、化学价态及电子态结构信息，探测深度约 1-10nm。
核心公式与参数含义：
以C 1s结合能（284.8eV）为内标，校准其他元素的结合能。因样品电荷效应会导致结合能偏移，校准后的数据才能准确反映元素价态。通过特征峰位置判断价态，峰面积比计算不同价态比例；结合能偏移反映电子转移。
元素组成验证：全谱扫描显示 SNWs 含 Cu、S、W、P、O 元素，而 NWs/NCs 仅含 Cu、S，证明 PTA 仅在 SNWs 中存在；高分辨谱（如 W 4f、P 2p）可进一步确认 PTA 的化学状态（如 P 为 + 5 价，W 为 + 6 价），排除价态变化导致的性能干扰。
电子相互作用分析：对比不同样品的 Cu 2p 结合能偏移，SNWs 偏移最大，说明 PTA 与 Cu₉S₅的电子相互作用最强，为 “PTA 作为电荷转移站” 提供直接证据。
DOI：10.1002/anie.202403023
FT-IR 通过测量样品对不同波长红外光的吸收，获得分子振动 / 转动能级跃迁信息，用于分析材料的官能团组成、化学键类型及分子间相互作用。
官能团识别：通过特征吸收峰判断官能团，如 2916cm⁻¹ 和 2846cm⁻¹ 对应十二硫醇中亚甲基（-CH₂-）的伸缩振动，1471cm⁻¹ 对应 C-H 弯曲振动，证明 NWs/SNWs 表面存在有机配体，而 NCs 无此类峰，反映合成方法对表面状态的影响。
相互作用验证：对比 SNWs 与 NWs 的谱图，SNWs 的特征峰（如 Cu-S 键振动峰）发生红移，说明 PTA 与 Cu₉S₅间存在电子相互作用 ——PTA 的富氧表面与 Cu⁺形成配位作用，导致化学键振动频率降低，为协同作用提供光谱证据。
DOI：10.1002/anie.202403023
BET 基于多分子层吸附理论，通过测量氮气在样品表面的吸附 - 脱附等温线，计算材料的比表面积（SSA）、孔径分布及孔容。
核心公式与参数含义：
其中P为吸附平衡压力（kPa），P0为液氮温度下氮气饱和蒸气压（kPa），V为吸附量（cm³/g，标准状态），Vm为单分子层饱和吸附量（cm³/g），C为与吸附热相关的常数。通过线性拟合（通常取P/P0=0.05-0.35区间），计算Vm后，由
得到比表面积（NA为为阿伏伽德罗常数，σ为氮气分子横截面积，取 0.162nm²）。
基于圆柱孔模型，通过脱附分支等温线计算孔径分布（如微孔＜2nm，介孔 2-50nm），反映材料的孔结构对传质的影响。
表面积对比：SNWs 的 SSA 达 106m²/g，远高于 NWs（≈50m²/g）与 NCs（25m²/g），直接证明亚纳米尺寸可显著提升表面积，增加活性位点暴露（≈100% 原子暴露率），解释其高 FE 与氨产率。
孔径分布分析：三者均以微孔为主，但 SNWs 的孔容更大，利于电解液渗透与 NO₃⁻扩散，减少传质阻力，为催化反应提供良好微环境。
DOI：10.1002/anie.202403023
LSV 是在电极上施加线性变化的电势（通常 0.1-10mV/s 扫描速率），记录对应的电流密度变化，获得电流 - 电势曲线的电化学表征技术。

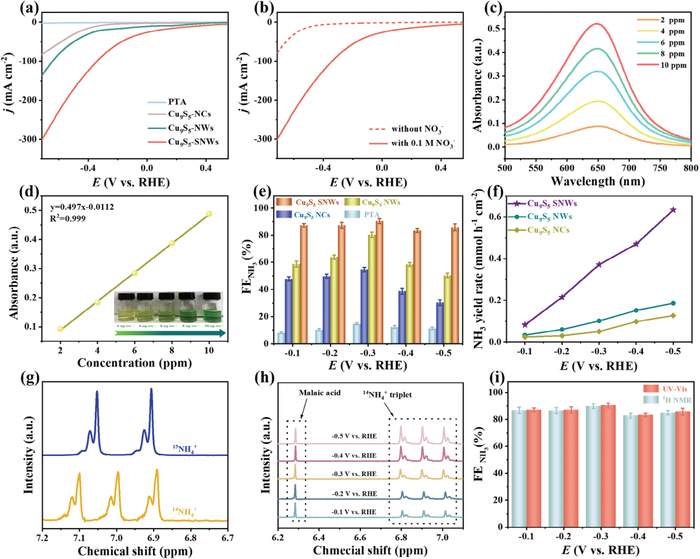

活性趋势判断：在含 0.1M NO₃⁻的 1M KOH 中，SNWs 的 LSV 电流密度显著高于 NWs/NCs（如 - 0.3V vs RHE 时，SNWs 电流密度是 NCs 的 2.5 倍），证明其 NO₃⁻RR 活性更优；对比无 NO₃⁻的 LSV 曲线，若电流密度大幅下降（如 SNWs 下降 60%），说明电流主要来自 NO₃⁻RR，而非 HER，验证催化剂的选择性。
DOI：10.1002/anie.202403023
UV-Vis 基于物质对紫外 - 可见光的选择性吸收（朗伯 - 比尔定律），通过测量吸光度计算目标物质的浓度。
核心公式与参数含义：
其中A为吸光度（无量纲），ε为摩尔吸光系数（L・mol⁻¹・cm⁻¹），b为光程长度（cm，通常取 1cm），c为物质浓度（mol/L）。通过配制一系列已知浓度的 NH₄⁺标准溶液，绘制
A-c标准曲线，获得ε后，代入样品吸光度计算 NH₄⁺浓度。
其中n为 NO₃⁻还原为 NH₃的电子数（n=8），F为法拉第常数（96485C/mol），c为 NH₄⁺浓度（mol/L），V为电解液体积（L），I为电解电流（A），t为电解时间（s）。
单位通常为 mmol・h⁻¹・cm⁻²，其中S为电极面积（cm²）。
产物定量：通过显色反应（如 NH₄⁺与纳氏试剂反应生成黄色络合物），在特定波长（如 420nm）测吸光度，结合标准曲线计算 NH₃浓度，进而得到 FE（SNWs 在 - 0.3V 时 FE 达 90.4%）与产率（0.37mmol・h⁻¹・cm⁻²）。
副产物分析：采用格里斯试剂检测 NO₂⁻，若吸光度低于检测限（如＜0.01），说明副产物极少，验证 SNWs 的高选择性；对比 NWs/NCs 的 NO₂⁻ FE（如 NCs 为 8.2%，SNWs 仅 1.5%），突出亚纳米结构的优势。
DOI：10.1002/anie.202403023
NMR 基于氢原子核在磁场中的自旋跃迁，通过分析共振峰的化学位移、峰形与积分面积，定性确认产物来源与定量分析浓度。
同位素tracer验证：分别使用含 ¹⁴NO₃⁻与 ¹⁵NO₃⁻的电解液电解，NMR 谱中，¹⁴NH₄⁺显示三重峰（耦合常数 J=52Hz），¹⁵NH₄⁺显示双重峰（J=73Hz），证明产物 NH₃来自 NO₃⁻还原，而非其他氮源。
定量交叉验证：通过积分面积计算 NH₄⁺浓度（如以马来酸为内标，对比内标峰与 NH₄⁺峰的积分比），得到的 FE 与 UV-Vis 结果偏差＜3%，验证数据可靠性。
DOI：10.1002/anie.202403023
EIS 通过在电极施加小幅正弦交流电（通常 5-10mV），测量不同频率下的阻抗（复阻抗 Z=R+jX），分析电极过程的动力学参数（如电荷转移电阻 Rct、双电层电容 Cdl）。
核心公式与参数含义：
采用 “Rₛ(RctCdl)” 等效电路（Rₛ为溶液电阻，Rct 为电荷转移电阻，Cdl 为双电层电容），通过拟合 Nyquist 图（阻抗实部 Z' vs 虚部 - Z''）得到参数。Nyquist 图中半圆的直径对应 Rct，直径越小，电荷转移速率越快。
其中K0为标准电荷转移速率常数（cm/s），R为气体常数（8.314J・mol⁻¹・K⁻¹），T为绝对温度（K），A为电极面积（cm²），C为 NO₃⁻浓度（mol/cm³）。K0越大，电荷转移越快。
溶液电阻校正：EIS 测试前需先测开路电压（OCV），确保在 OCV 下测试；拟合时需扣除 Rₛ（通常高频区 Nyquist 图与 Z' 轴交点为 Rₛ），避免溶液电阻对 Rct 计算的干扰。
DOI：10.1002/anie.202403023
10. 循环伏安法（CV）测双电层电容（Cdl）与电化学活性面积（ECSA）
通过在无法拉第反应的电势窗口内（如 0.1-0.2V vs RHE），改变扫描速率记录 CV 曲线，利用电容电流与扫描速率的线性关系计算 Cdl，进而换算 ECSA。
核心公式与参数含义：
在无反应窗口内，CV 曲线的阳极电流与阴极电流差值的一半（Δi/2）与扫描速率（v）呈线性关系，斜率即为 Cdl：
其中Cs为单位真实表面积的比电容（通常取 60μF/cm²，适用于金属氧化物 / 硫化物在碱性条件下）。ECSA 越大，活性位点数量越多。

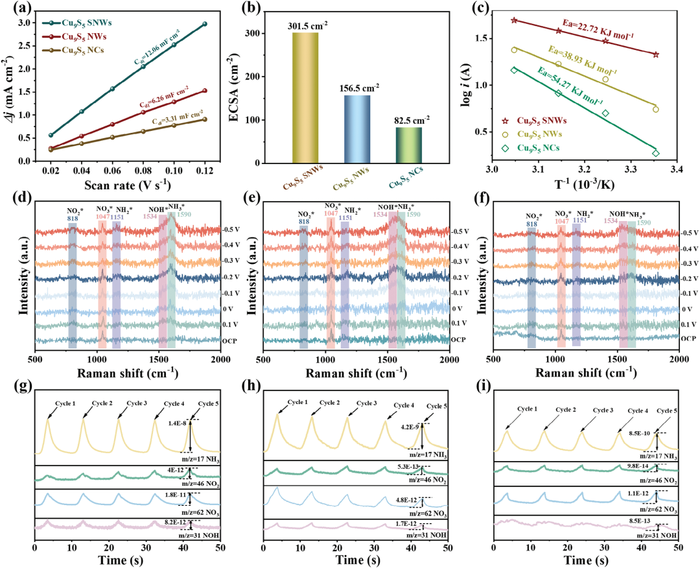

ECSA对比：SNWs 的 Cdl 达 12.06mF/cm²，ECSA 为 301.5cm²，是 NWs（ECSA=156.5cm²）的 1.9 倍、NCs（82.5cm²）的 3.6 倍，直接证明亚纳米尺寸通过增加 ECSA 提升活性位点数量，解释其高氨产率。
intrinsic活性判断：将催化电流密度归一化到 ECSA（即比活性），若 SNWs 的比活性仍高于 NWs/NCs，说明除表面积优势外，亚纳米结构还提升了 intrinsic 活性（如电子态优化）。
DOI：10.1002/anie.202403023
11. 原位拉曼光谱（In-situ Raman）
In-situ Raman 在电催化反应过程中实时采集样品的拉曼光谱，捕捉反应中间体（如 NO₂*、NH₂*）的特征峰，揭示反应路径与中间体演变规律。
中间体识别：通过特征峰位置判断中间体，如 818cm⁻¹ 对应 NO₂*、1151cm⁻¹ 对应 NH₂*、1534cm⁻¹ 对应 NOH*；随电势负移（从 - 0.1V 到 - 0.5V vs RHE），NO₃*（1047cm⁻¹）峰强度下降，NH₃*（1590cm⁻¹）峰强度上升，证明 NO₃⁻逐步还原为 NH₃。
中间体吸附能力分析：SNWs 的 NO₂峰强度低于 NWs/NCs 且消失更快，说明 SNWs 对 NO₂的吸附更强，可有效抑制其脱附为副产物 NO₂⁻，促进进一步还原为 NH₃，解释其高选择性。
DOI：10.1002/anie.202403023

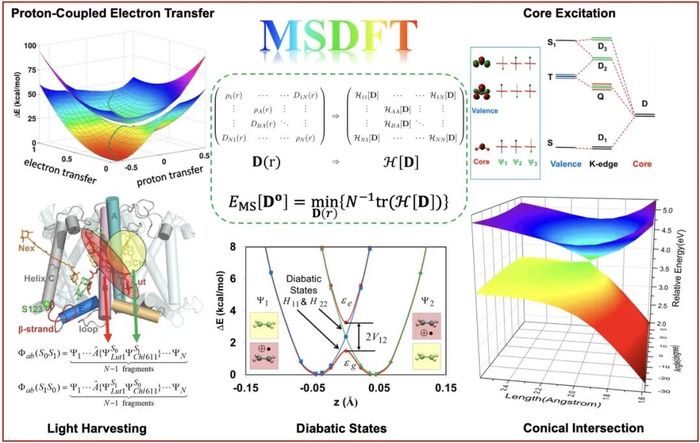

DFT 基于量子力学原理，通过求解薛定谔方程的近似解，计算材料的电子结构（如 d 带中心）、吸附能、反应能垒，从理论层面解释催化活性的本质。
核心公式与参数含义：
Etotal为催化剂 - 中间体吸附体系的总能量（eV），Ecatalyst为纯催化剂的能量，Eadsorbate为游离中间体的能量。Eads越负，吸附越强（过强则阻碍产物脱附，过弱则活化不足，通常 - 1.0 至 - 0.2eV 为最优范围）。
其中ρd(E)为 d 轨道电子态密度，EF为费米能级（eV）。εd接近EF，催化剂与中间体的电子相互作用越强，吸附能越优。
其中Gtransition为过渡态自由能，Greactant为反应物自由能。能垒越低，反应速率越快（如 SNWs 的 NO→NOH 步骤能垒为 0.18eV，远低于 NWs 的 0.35eV）。
活性位点验证：计算 Cu₉S₅不同晶面（如 (001)、(110)）的吸附能，发现 (001) 面的 NO₃⁻吸附能最负（-0.65eV），证明该晶面为活性位点，与 XRD 中 (001) 面半高宽变化一致。
DOI: 10.1002/wcms.70043
尺寸效应解释：SNWs 的 d 带中心（-1.84eV）比 NWs（-2.08eV）、NCs（-2.23eV）更接近费米能级，导致其与 NO₃⁻的电子相互作用更强（电荷转移量 Δq=0.79e），吸附与活化能力更优，从理论上解释亚纳米尺寸的优势。
