激光粒度仪：你真的看懂了“粒度及粒度分布”报告了吗？

牛亚伟 2026-08-12

本文对粒度及粒度分布可能出现的情形进行分析，便于大家形成共识，明确目标，进行有针对性的研究。

一、概述

粒子是粉体运动的最小单元，而且粒子间存在着一定的相互作用，从而出现不同的表现形式。粒子可能是单个粒子（或结晶体），也可能是多个粒子聚集在一起的粒子（如团聚物或制备颗粒等）。通常将小于100μm（150目标准筛）的粒子叫“粉”，大于100μm的粒子叫“粒”。一般情况下，粒径小于100μm时容易产生粒子间的相互作用，如黏着力、摩擦力、范德华力、静电力等。

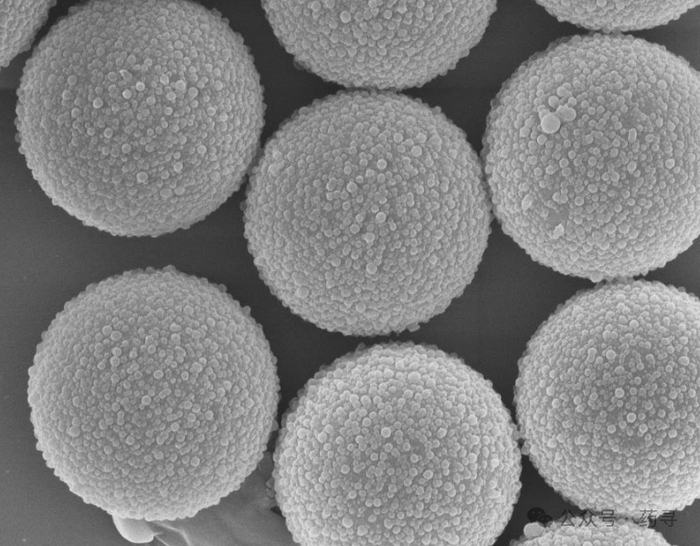

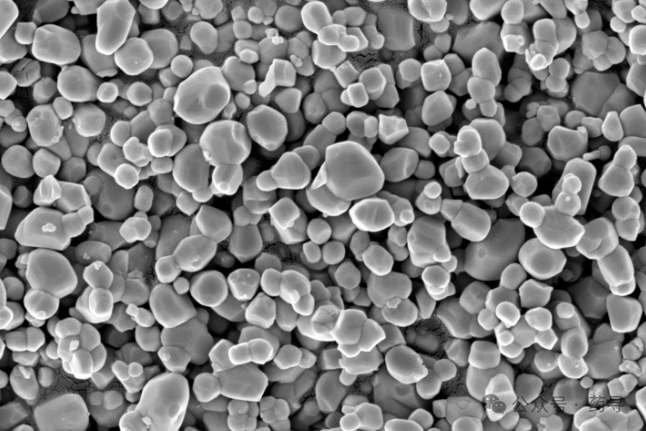

一级粒子（单个粒子）	二级粒子（聚集粒子）

粉体中颗粒的分类方法如下：

粒径	颗粒名称
＞3mm	块状颗粒（broken solid）
3mm~100μm	粒状颗粒（granular material）
100μm~0.1μm	粉末（powder）
其中100μm~10μm	粗粉（granular powder）
10μm~1μm	细粉（super fine powder）
1μm~0.1μm	超细粉（ultra fine powder）
＜0.1μm（100~1nm）	纳米颗粒（纳米尺度通常指0.2~100nm）

二、粒径

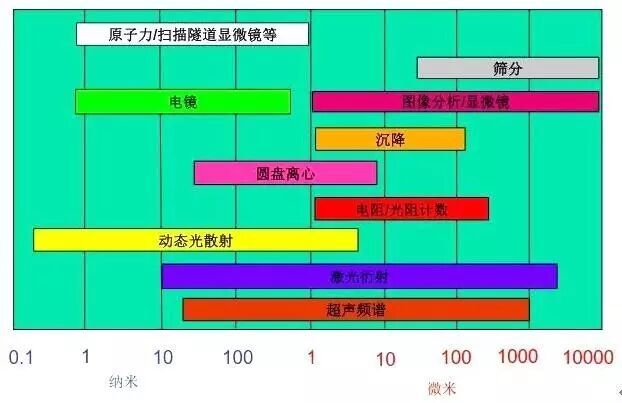

粒子大小是在空间范围所占据的线性尺寸，是决定粉体其他性质的最基本性质。粒子径的表示方法如下表所示：

种类	定义	示例

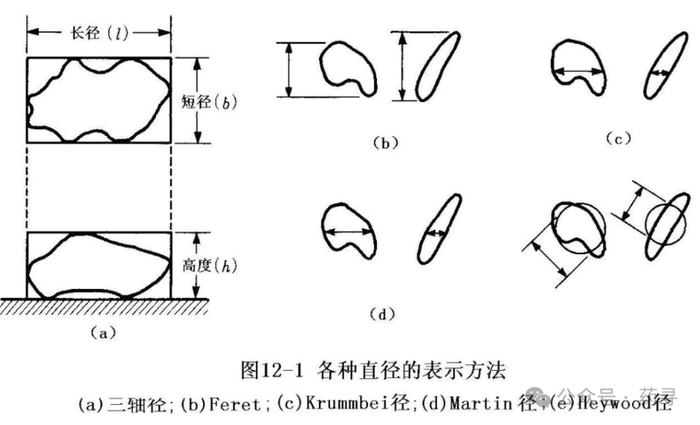

几何学粒子径	根据几何学尺寸定义的粒子径，一般用显微镜法测定。
球等效径	用球体的粒径表示不规则颗粒的大小应用的最普遍，称为等效径。等效径与颗粒的各种物理现象相对应。	1）等体积（球）等效径：与粒子的体积相等球的直径，记作D_v。粒子的体积V=πD_v³/6。用库尔特计数器测得。
		2）等表面积（球）等效径：与粒子的表面积相等球的直径，记作D_s，外表面积S=πD_s²。采用透过法、吸附法测得比表面积后计算求得。这种方法求得的粒径为平均径，不能求粒度分布。
		3）等比表面积等效径：与粒子的比表面积相等球的直径，记作D_sv，Dsv=D_v³/D_s²。测定方法与等表面积球等效径相同。
		4）沉降速度等效径：在液相中与粒子的沉降速度相等的球形颗粒的直径。该粒径根据Stoke’S方程计算所得，记作D_stk，也叫有效径。
筛分径	细孔通过等效径。	当粒子通过粗筛网且被截留在细筛网时，粗细筛孔直径的算术或几何平均值称为筛分平均径，记作D_A。算术平均径：D_A=（a+b）/2 几何平均径：D_A= a表示粗筛网孔直径；b表示细筛网孔直径。

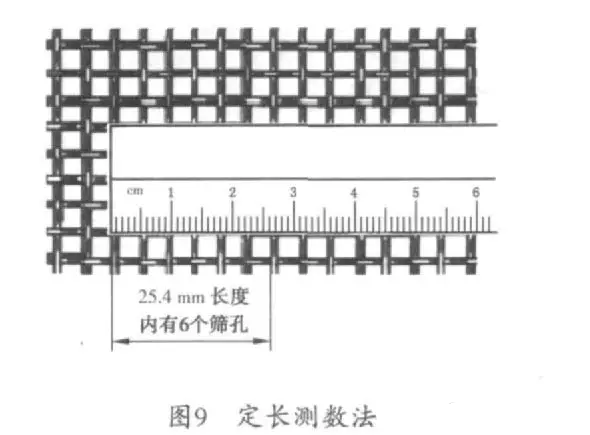

筛网目数与孔径尺寸测量示意图如下：

“目”指在筛面的1英寸长度上的开有的孔；

1英寸=2.54cm=25.4mm

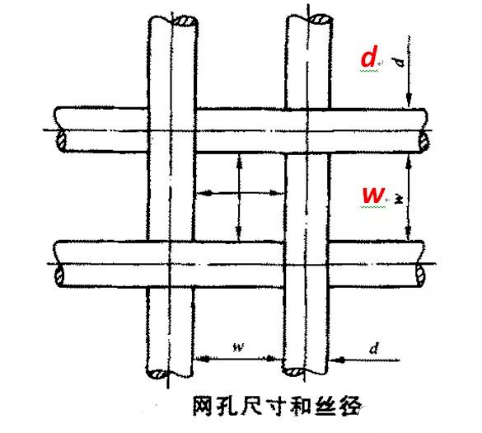

筛网孔径=2.54cm/筛网目数—筛绳直径

常用筛孔尺寸是μm

三、粒径分布

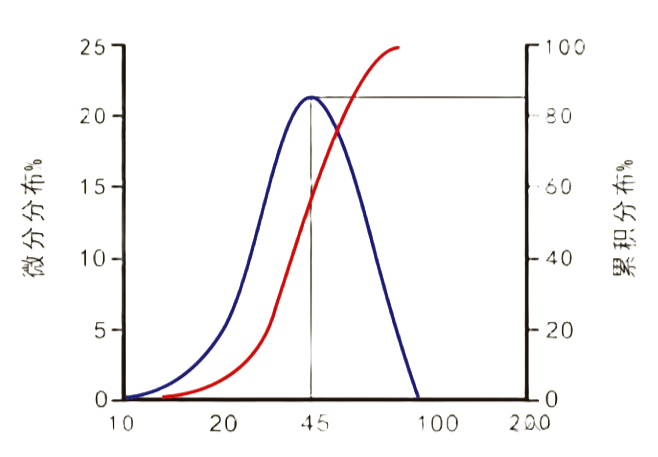

粒度分布表示不同粒径的粒子群的分布情况，反映粒子大小的分布情况。频率分布与累积分布是常用的粒度分布的表示方式。频率分布表示各个粒径的粒子群在全体粒子群中所占的百分数（微分型）；累积分布表示小于（pass）或大于（on）某粒径的粒子群在全体粒子群中所占的百分数（积分型）。百分数的基准可用个数基准、质量基准、面积基准、体积基准、长度基准等。不同基准的粒度分布理论上可以互相换算。其中质量基准分布和个数基准分布实际应用较多。
