材料表征利器 EBSD：带你解锁晶体微观世界的 “透视眼”

牛亚伟 2026-08-03

本文系统介绍EBSD的技术原理、样品要求与制样方法。

在材料表征领域，电子背散射衍射（Electron Back Scatter Diffraction, EBSD）是扫描电镜下获取样品晶体学信息的关键技术。

它通过捕捉背散射电子衍射形成的菊池带花样，高效解析晶体取向、物相信息，结合相关分析可直观呈现材料织构特征、应力分布、晶粒及晶界属性等核心参数，为金属、陶瓷、岩石等多类材料研究提供可定量的数据支撑，是科研与研发中不可或缺的工具。

技术原理

如何通过衍射花样获取微观信息？

EBSD 的核心逻辑是利用扫描电镜中的高能电子束，轰击呈 70°倾斜的样品表面。电子与晶体原子发生非弹性散射后，会产生源于晶面衍射的菊池带花样——这一花样包含晶体结构的关键信息。

探测器捕捉到这些花样后，通过霍夫变换等算法识别菊池带的位置和夹角，再与已知晶体学数据库进行匹配，就能精确计算出每个测量点的晶体取向。

经过逐点扫描，最终可获得样品的晶粒取向、织构及晶界类型等关键微观结构信息。

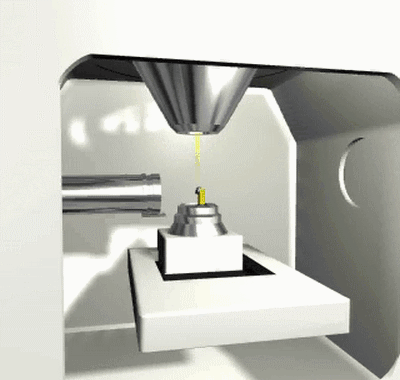

图1 EBSD成像过程示意图

样品要求

这三点直接影响测试结果

表面需光滑平整

高能电子束轰击样品产生的背散射电子，需按特定衍射方向出射才能被探测器捕捉。若样品表面不平整，会遮挡电子传播路径，导致衍射信号模糊，进而影响分析准确性。

需避免应力残留

机械磨抛后的样品表面虽看似平整，但往往残留应力层，层内存在大量位错或其他缺陷，会导致衍射出的菊池花样模糊，影响软件对物相及取向的识别。

需具备良好导电性

EBSD 单次区域扫描时长通常为10~30分钟，高精度测试可能超过 1 小时。若样品导电性较差，电子束轰击产生的电荷会在表面聚集，引发荷电效应，导致衍射图案中晶粒出现压缩或拉长的失真，影响数据真实性。

低导电/不导电样品的处理方式：

陶瓷、岩石等完全不导电样品：制样后需进行喷碳处理提升导电性，严禁喷金（金作为重元素，其表层镀层会阻碍背散射衍射信号正常出射，干扰探测器捕捉有效信号）；

小尺寸或形状不规则样品：需镶嵌时应选用导电镶嵌料，确保整体导电性，避免荷电效应。

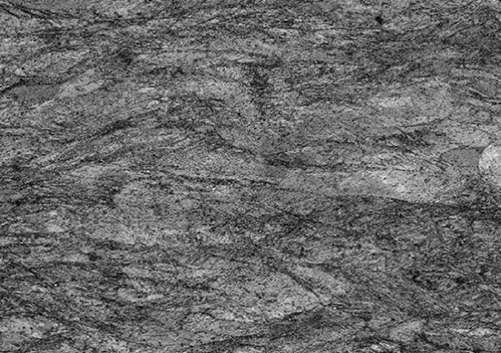

▲制样前

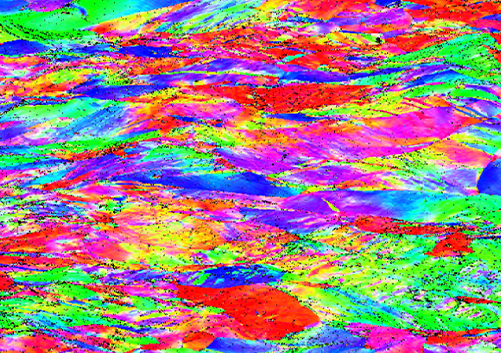

▲制样后

制样方法

按材料特性合理选择

EBSD 制样的核心思路是先通过机械磨抛使样品表面平整，再进行去应力抛光；对于薄膜类或软硬相差极大的复合材料，可采用离子切割避免机械磨抛造成的不可逆损伤。

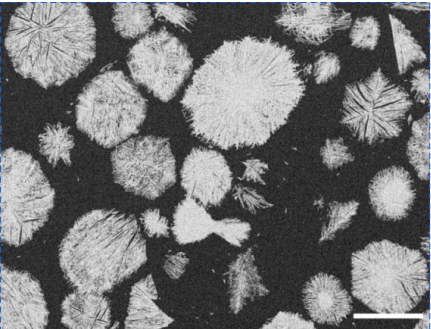

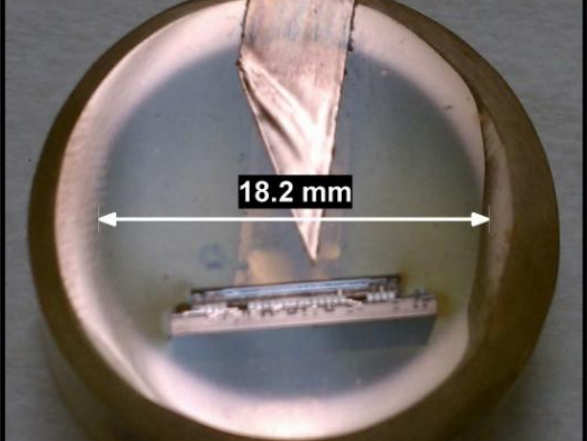

▲样品案例图片

机械磨抛

采用从粗到细的砂纸逐级打磨样品，常规流程为240号→400号→800号→1200 号→2000 号→5000 号。

后续需用抛光液（5、3、1μm的氧化铝、碳化硅或金刚石抛光液，及50nm 的二氧化硅悬浮液）配合抛光布进行精细抛光，确保表面无划痕。

需注意：机械磨抛会引入机械应力，需后续进行去应力处理才能开展 EBSD 测试。

电解抛光

适用：单相及常见合金

原理：样品作为阳极置于特定电解液中，施加电压实现电化学溶解（电解液配方需匹配样品材质）

优点：去应力快、深度大

缺点：电解液存在危险性且不易获取，边界观察效果欠佳，析出相与基体电解参数不一致易导致析出相成小坑或凸起，不适用于多相合金。

振动抛光

适用：多数常规材料，批量处理、表面平整度要求高

原理：样品固定在抛光盘上，抛光盘振动并与胶状硅溶液等抛光液接触

优点：样品表面平整度高、操作简便，可批量处理

缺点：耗时较长、效率偏低，软合金可能残留应力层，多孔材料易被颗粒划伤表面。

氩离子抛光

适用：多相材料、涂层、异质焊接、软硬悬殊复合材料

原理：真空环境下，用氩离子束轰击样品表面去除应力层（需控制束流、角度和抛光时间）

优点：适用范围广，抛光过程无杂质引入

缺点：设备成本较高，抛光尺寸有限（常规直径10mm，最大25mm）

离子切割

对于薄膜材料或软硬相差极大的复合材料，机械磨抛易造成损伤，此时可采用离子切割制样。其通过氩离子束轰击获得平整无伤的截面，可直接用于 EBSD 测试。

需注意：离子切割默认观察范围较小（0.5×2mm），若需扩大观察面积，需大幅增加切割时间。

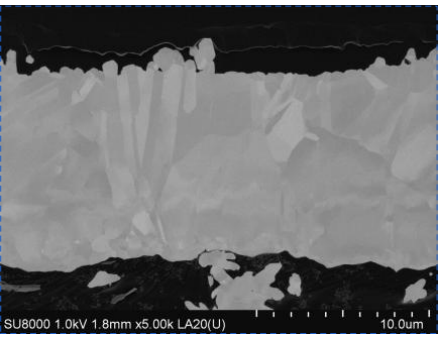

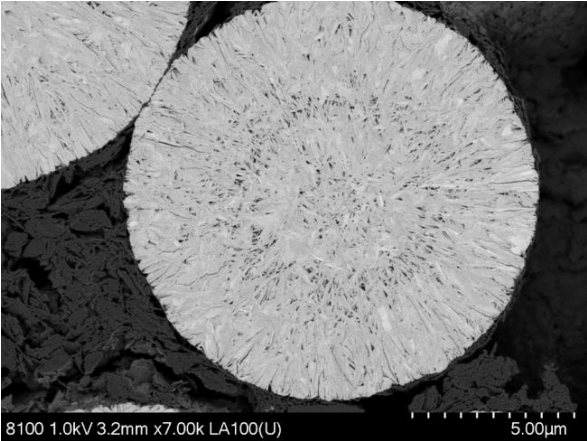

▲案例图片

EBSD 技术的核心价值在于精准解析材料微观晶体学信息，而样品的 “光滑平整、无应力、良好导电” 是获得可靠数据的关键前提。

实际应用中，需根据样品材质、尺寸及测试需求，合理选择机械磨抛 + 去应力抛光或离子切割的制样方案，才能充分发挥 EBSD 技术的优势，为科研与研发工作提供有力支持。
