最容易混淆的地方是，它们都能出现“峰”，却并不在看同一件事。Raman和IR主要观察振动，XAS则围绕特定元素的芯能级吸收展开。下面把三者各自最擅长回答的问题拆开。

Raman：看晶格、缺陷、应变和相变

Raman测的是入射光与材料相互作用后产生的非弹性散射。当某个振动会改变体系的极化率，它就可能表现为Raman活性。因此，Raman尤其适合识别晶格振动、分子骨架和对称性变化，对碳材料、二维材料、半导体和无机晶体十分常用。

峰位对应振动能量，强度与散射效率、含量和取向有关，半峰宽反映寿命、无序度及环境分布。以碳材料为例，G峰对应sp²碳骨架的面内振动，D峰需要缺陷参与才被激活，2D峰的形状和相对强度还能辅助判断层数与电子结构。对其他材料，特征峰的出现或消失常用于识别晶相，峰分裂则可能说明对称性降低。

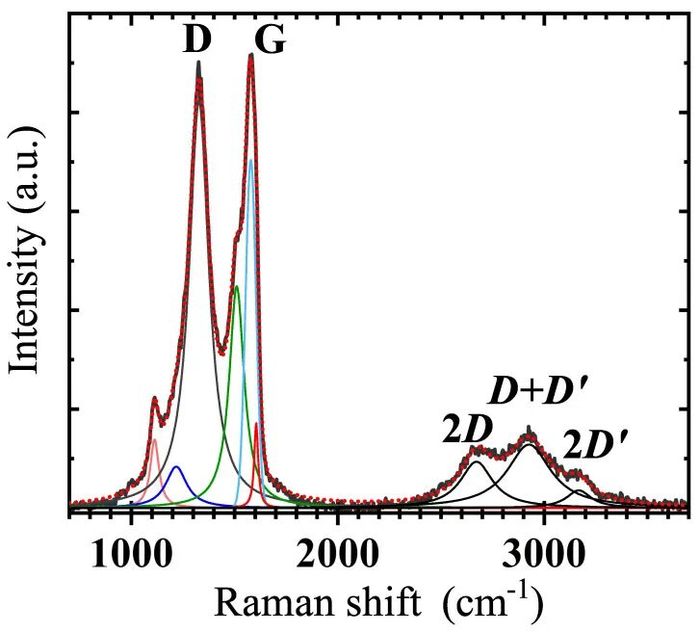

图1｜D、G、2D等Raman峰可用于分析碳骨架、缺陷与层状结构。DOI：10.3390/nano11102503

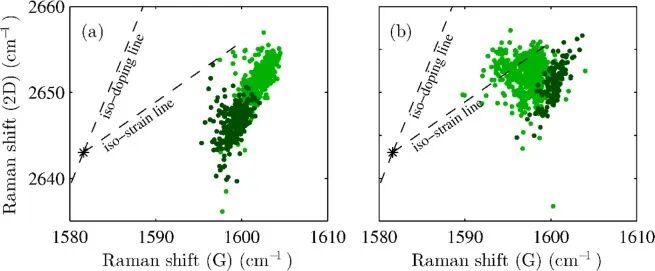

图2｜联合G峰与2D峰位移，可把应变效应与载流子掺杂部分解耦。DOI：10.1038/s41598-020-60857-y

Raman的优势还在于空间分辨和原位跟踪：做mapping能看到应变、缺陷或物相在微区内如何分布；随温度、压力、电位或反应时间采谱，则能观察结构演化。但峰移动不能机械等同于“成键变强”，ID/IG增大也不一定永远意味着缺陷更多。激光加热、荧光背景、晶粒尺寸、取向、共振条件和缺陷类型都会改变结果，必须用同一激光波长与功率进行可比分析。

IR：看化学键、官能团和表面吸附物

红外光谱（IR）同样观察振动，但它要求振动过程引起偶极矩变化。这条选择定则决定了IR与Raman天然互补：O–H、C=O、N–H等极性键通常在IR中更敏感，而高度对称、非极性的振动可能在Raman中更明显。对材料而言，IR最直接的用途是确认官能团、键合方式、表面羟基以及吸附分子的身份。

读IR不能只做“峰位对号入座”。吸附后若峰位红移或蓝移，说明键强、电子回馈或局域电场发生变化；峰变宽可能来自氢键增强或环境分布变复杂；峰强度随条件变化，则可跟踪吸附覆盖度和中间体生成消耗。

用CO、NO等探针分子吸附时，不同金属位点和配位方式会给出不同的伸缩振动，因此IR还能间接区分表面位点。

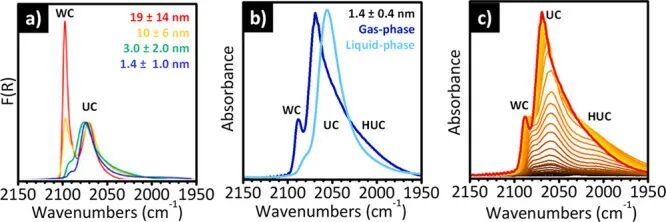

图3｜吸附CO的振动峰可区分高配位、低配位及高度不饱和Pt位点。DOI：10.1021/acs.chemrev.3c00372

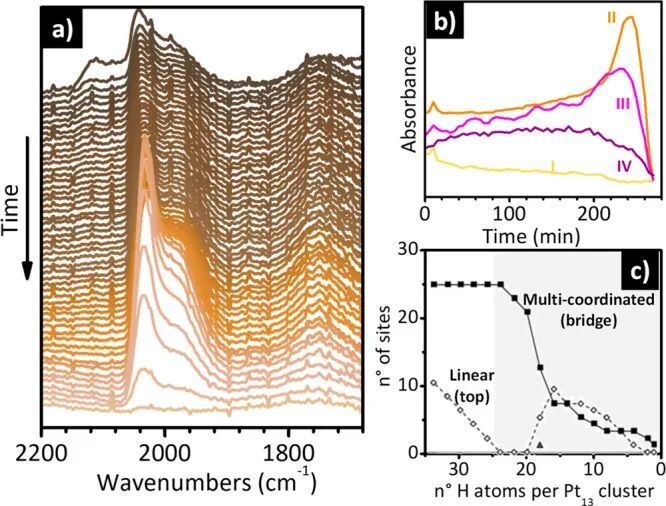

图4｜时间分辨operando IR通过谱带消长追踪吸附位点与结构重排。DOI：10.1021/acs.chemrev.3c00372

原位或operando IR的价值，是把静态官能团鉴定推进到“谁先出现、谁后消失”。差谱还能从强背景中放大微小变化。不过，观察到某个吸附物不等于它就是活性中间体，更不等于它参与了决速步骤。水、CO₂和窗口材料会贡献吸收，气相与表面物种也可能重叠；只有把谱带变化与反应速率、同位素替换和空白对照对应起来，才能把“存在”推进到“参与”。

XAS：看元素价态与局域配位结构

X射线吸收谱（XAS）通过调节X射线能量，激发特定元素的芯层电子，因此具有鲜明的元素选择性。它不要求样品具有长程有序结构，对晶体、非晶、纳米颗粒和单原子位点都能提供局域信息。XAS通常分为近边区XANES和扩展区EXAFS，两段关注的问题不同。

XANES更敏感于平均价态、配位对称性和未占据电子态；EXAFS则利用光电子被邻近原子散射形成的振荡，提取近邻元素、配位数、键长与无序度。

近边位置整体向高能移动，常与氧化程度升高相关；白线强度和前峰还会受轨道占据及局域对称性影响。

EXAFS经傅里叶变换后出现不同配位壳层的峰，但横轴通常是未经相位校正的表观距离，不能直接当作真实键长。

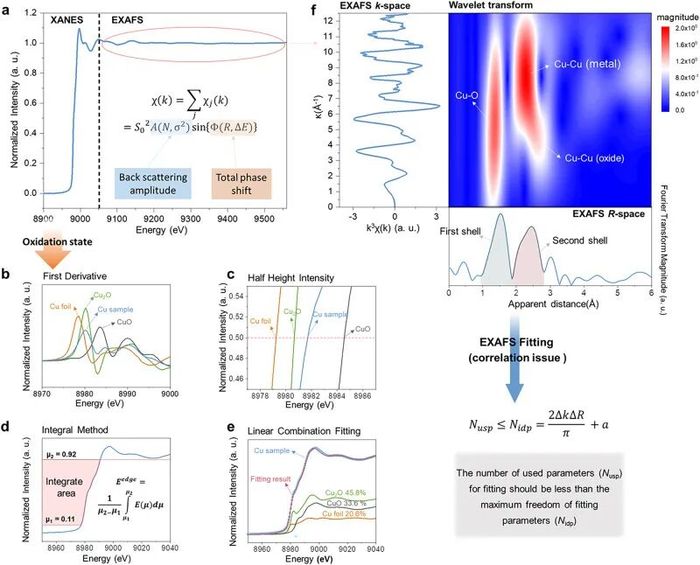

图5｜XANES侧重价态与物种识别，EXAFS侧重配位壳层、键长及拟合。DOI：10.1038/s41467-023-42370-8

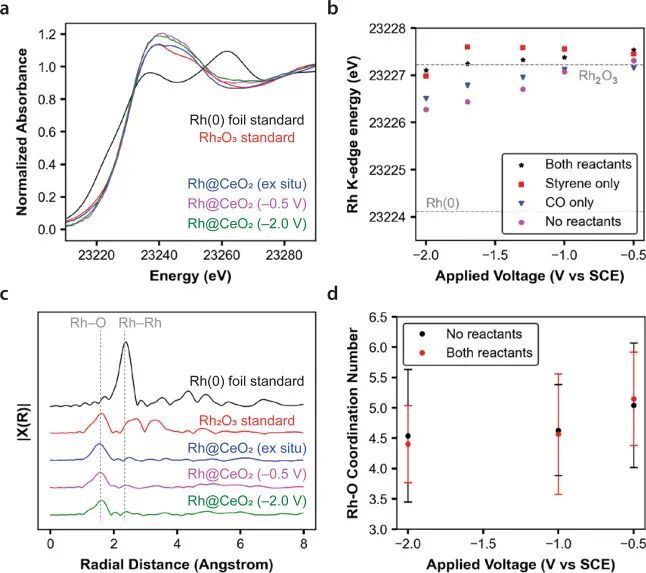

图6｜operando XAS可同步比较吸收边能量与第一配位壳层随外场的变化。DOI：10.1021/jacs.4c02992

XAS最强的场景是原位和operando：它能在电位、气氛或温度变化时追踪价态与配位是否同步改变，从而区分初始结构和真实工作态。但吸收边移动并非只由价态决定，配体、对称性和键长同样会影响XANES；EXAFS中的配位数与无序因子又存在相关性。

可靠结论需要参比样、合理散射路径、拟合区间与独立参数数量约束，不能只凭一条峰位变化下结论。

总结

三类谱可以总结成一句话：Raman偏向晶格、缺陷、应变和相变，IR偏向化学键、官能团与吸附物，XAS偏向特定元素的价态和局域配位。

Raman与IR互补描述振动，XANES与EXAFS互补描述电子态和近邻结构；把它们放到同一外场条件下，才能建立更完整的结构变化链条。

如果想进一步系统理解吸收边、同步辐射光源、实验模式以及谱图背后的物理过程，必须结合《中科院高能物理所125页PPT丨详解同步辐射谱学原理及应用》逐项对照，把“看到峰”进一步变成“知道它能证明什么”！
