量测技术，尤其是CD-SEM，就像是半导体产业的“眼睛”，守护着每一片晶圆的质量。

制造一枚小小的芯片，可远不止我们想象的复杂。它需要经历前道晶圆制造和后道封装测试两大阶段。在前道，光刻、刻蚀、薄膜沉积等数十道甚至上百道工序轮番上阵，每一次操作都像是在微观世界里精心雕琢。而在这一系列精密操作中，有一个环节至关重要，那就是——量测。

想象一下，如果在早期工序中，晶圆上悄悄出现了一个微小的瑕疵，但未能被及时发现，那后续所有投入的时间、材料和精力，都可能因为这一个“坏苹果”而付诸东流。因此，量测技术，这位芯片制造的“质检员”，就成了确保晶圆良品率、提升工厂效率的“定海神针”。

量测：芯片制造的“健康监测”

随着芯片制程越来越先进（比如从28纳米到14纳米甚至更小），电路结构就像迷宫一样复杂，制造工序也水涨船高，动辄数百上千道。这无疑增加了出错的风险。量测技术，就是在这个过程中，时刻监测着晶圆的健康状况。

它就像一位经验丰富的医生，运用各种“诊疗工具”，对晶圆和芯片进行细致检查，包括：

对齐检查
：确保电路图案精准无误地印在正确位置。
厚度测量
：检查每一层薄膜是否达到了设计要求的厚度。

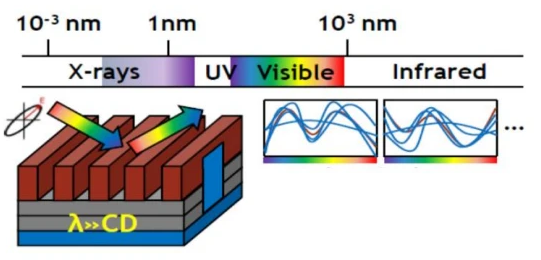

关键尺寸（CD）测量
：这是重中之重！测量电路线条的宽度、线条之间的间距、孔洞的直径等。这些尺寸的微小偏差，都可能影响芯片的性能和稳定性。
其他检测
：比如晶圆本身的厚度、平整度、应力、电阻等等。

本文的主角，就是负责进行关键尺寸测量的“尖兵”——关键尺寸扫描电子显微镜（CD-SEM）。

CD-SEM：半导体界的“超级显微镜”

为什么测量芯片的尺寸需要这么“大动干戈”？因为尺度实在太微小了，远超肉眼和普通工具的观测能力。CD-SEM就是为这项任务量身定制的“超级显微镜”。

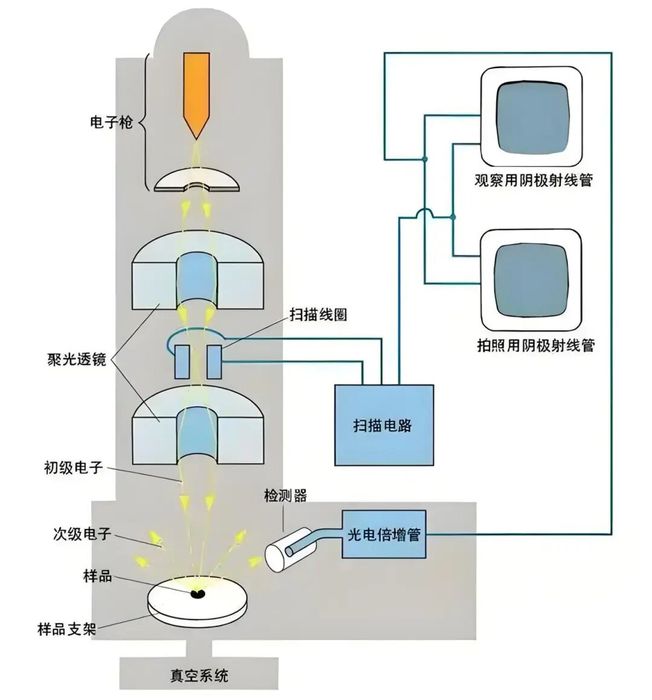

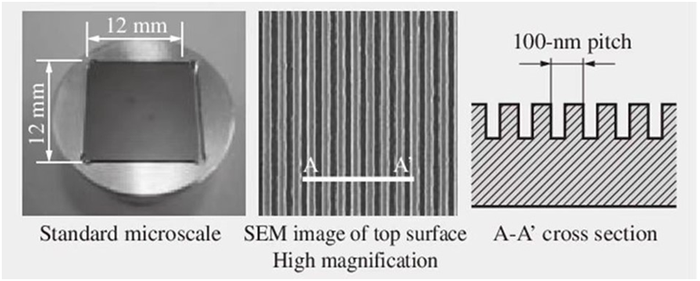

它的工作原理有点像用一支极细的“电子画笔”在晶圆表面轻轻描绘。这支画笔发出低能量的电子束，扫描过样品表面。电子束与原子相遇，会激发出二次电子和反射电子，这些信号被收集起来，就能还原出晶圆表面极其精细的形貌图像。通过分析图像，就能精确计算出线条宽度、间距等关键尺寸。

与普通的扫描电子显微镜（SEM）相比，CD-SEM有几个“特异功能”：

“温柔”的电子束
：为了不损伤脆弱的光刻胶或微小结构，它使用的电子束能量更低。
“快准狠”的测量
：它专为生产线设计，测量速度快、精度高，重复性好，能快速处理大量数据。
“全自动”操作
：从放样品到收集数据，基本都能自动完成，适应生产线高重复性的需求。

真空：CD-SEM的“隐形翅膀”

无论是CD-SEM还是其他类型的电子显微镜，都离不开一个关键环境——真空。为什么呢？

电子显微镜依赖电子束与样品的互动来成像。如果周围充满了空气分子，电子束就会在到达样品前就四处乱撞（散射），导致图像模糊、测量不准，甚至可能损坏灯丝。所以，必须在一个高真空的环境里工作。

这个真空环境主要由真空泵和密封的腔体（镜筒）共同创造。对于要求极高的CD-SEM，为了避免油污染，通常会选用干式真空泵搭配涡轮分子泵。

低振动分子泵：真空世界的“稳定器”

在真空泵的选择上，尤其是涡轮分子泵，还有一个容易被忽视但至关重要的指标——振动。

想象一下，你正在用放大镜看一个非常精细的图案，如果手抖，图案就会模糊不清。同样，任何微小的振动都会干扰电子束的稳定，影响图像的清晰度和测量的准确性。对于测量纳米级尺寸的CD-SEM来说，这简直是“致命打击”。

因此，为CD-SEM挑选分子泵时，低振动是关键。传统的滚珠轴承式泵会产生较大振动，而现代的磁悬浮涡轮分子泵则凭借无油、长寿命、低噪音、低振动等优势成为主流。它们通过磁力悬浮转子，大大减少了机械摩擦和振动。

一些先进的磁悬浮分子泵，如STP-iXU457系列，更是将振动水平压到了极低，甚至内置了隔振装置，能进一步减少振动对精密测量的影响。这不仅保证了测量数据的可靠性，也让设备能在无人值守的情况下稳定运行。

结语：量测技术的未来

量测技术，尤其是CD-SEM，就像是半导体产业的“眼睛”，守护着每一片晶圆的质量。随着芯片制程不断向前推进，对量测精度的要求也会越来越高。这意味着，像CD-SEM这样的量测设备，以及支撑它们稳定运行的真空系统，将在未来扮演更加重要的角色，市场前景广阔。而那些能提供更稳定、更精密支持的技术，无疑将在这场精密的“微观战争”中占据先机。
